近年來，可穿戴技術與人工智能融合為個性化、實時、精準的智慧醫療發展帶來了新契機。步態作為人體神經、骨骼和肌肉系統協同作用的綜合體現，能夠反映個體的運動狀態、健康水平及潛在病變風險。連續、動態的步態監測不僅在心力衰竭、帕金森病、腦卒中、扁平足、糖尿病足等疾病的早期篩查和康復評估中具有廣泛應用，也為運動姿態糾正、跌倒預警、老年人健康管理等提供了科學依據，具有顯著的臨床價值與社會意義。以智能鞋墊為載體的足底壓力傳感監測系統因其便攜性與易集成性，展現出巨大的應用潛力。
近日，蘭州大學物理科學與技術學院蘭偉教授領銜的柔性電子科研團隊，聯合同院靳志文教授及美國俄亥俄州立大學李婧華教授，研制出一種高集成度、自供能、無線智能鞋墊，旨在用于足底壓力監測以及步態的實時可視化分析。該鞋墊由柔性太陽能電池供電，集成了22路壓力傳感器，可實現高空間分辨率的壓力映射，并在智能手機端上可進行實時動態可視化展示，非常直觀、方便快捷。集成到智能鞋墊中的這些壓力傳感器采用了雙非線性協同策略，從而實現了優異的線性度（R2 > 0.999）和高穩定性（>180,000次壓縮循環）。進一步采用AI模型（支持向量機機器學習模型）實現了對八種運動狀態的準確識別，包括靜態（例如坐姿和站姿）和動態（例如行走、跑步和下蹲）活動。該成果以“A wireless, self-powered smart insole for gait monitoring and recognition via nonlinear synergistic pressure sensing”為題，發表于國際期刊《Science Advances》上。
該智能鞋墊由多層結構組成，包括封裝層，上下電極，碳納米管/乙炔黑傳感層，PDMS支撐層和嵌入在其中的印刷電路板組成。貼附在鞋子頂部的柔性鈣鈦礦太陽能電池模組，將太陽能轉換成電能并儲存在鋰電池中，為智能鞋墊持續供能。雙非線性協同策略的采用，降低了數據處理復雜度，并提升了穩定性和測量精度。采集到的高質量傳感數據，蘊含了豐富的人體運動特征，因此能夠通過機器學習模型加持，以低數據集輸入的情況下，實現多狀態和高準確率的識別。

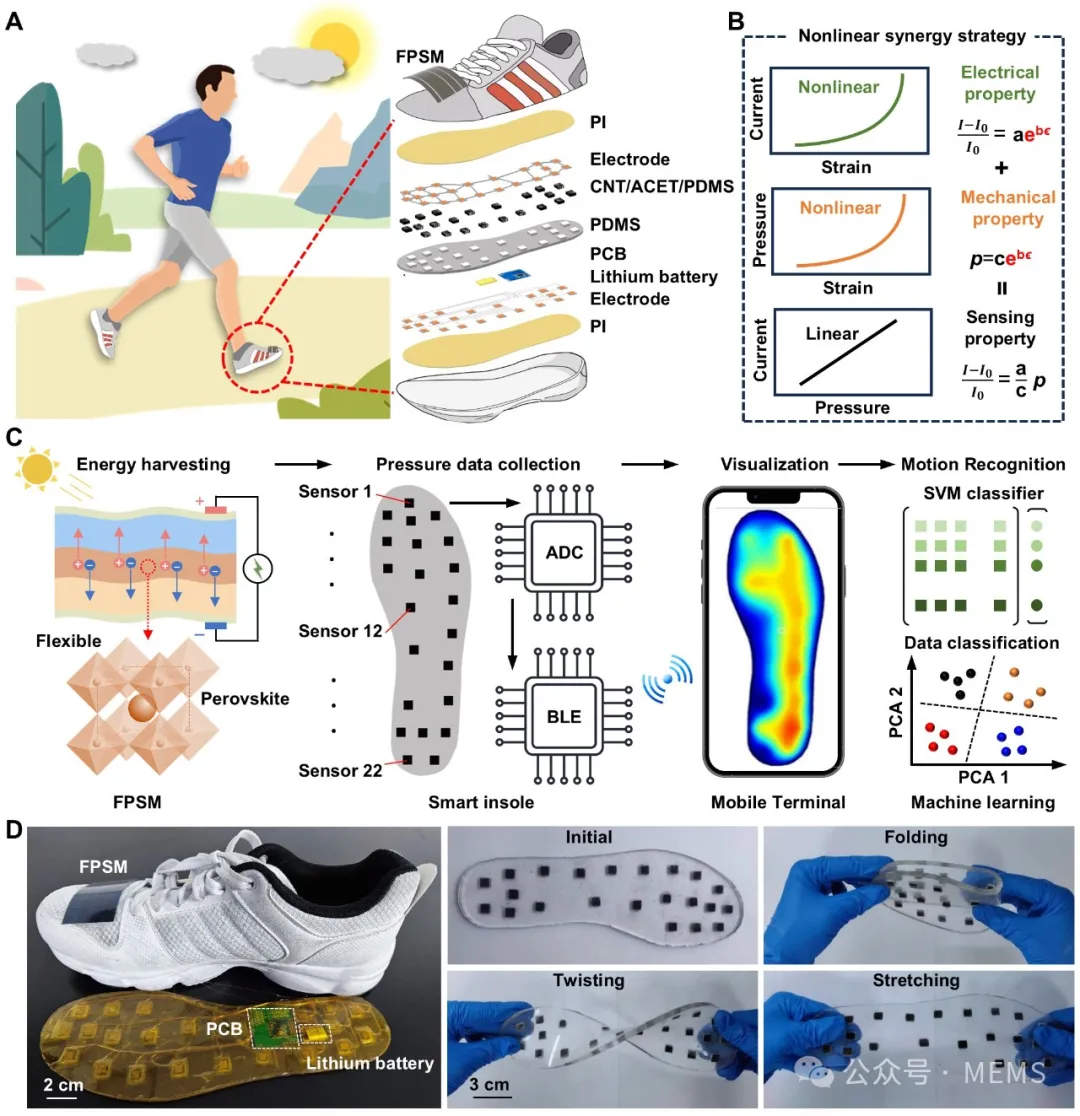

圖1 用于足底壓力監測與運動識別的自供能無線智能鞋墊
相比依賴昂貴設備與復雜工藝的光刻等微納加工技術，研究人員采用方糖模板構建三維多孔網絡結構，顯著降低了制備成本與技術門檻，為快速、規?；a(chǎn)奠定了基礎。此外，器件結構設計簡潔，僅通過優化導電材料的配比，即實現了高靈敏度與高線性度的傳感輸出。該性能提升得益于傳感器中機械與電學非線性特性的協同抵消，使其在0–225?kPa范圍內表現出優于0.999的線性響應。不僅如此，器件還擁有優異的動態響應和長期穩定性，在0.1至2.0赫茲頻率下響應基本一致，且十八萬次循環壓縮測試后無明顯性能衰減。
圖2 基于非線性協同策略的壓力傳感器性能表征
為實現可穿戴設備的持續穩定供能，研究人員開發了一種柔性鈣鈦礦太陽能電池。該電池采用柔性基底與多層薄膜結構設計，通過低溫工藝制備，在保證16.95%光電轉換效率的同時，展現出優異的機械柔性。測試結果表明，在2.75毫米彎曲半徑條件下太陽能電池仍能保持90%以上的初始性能。研究團隊進一步構建了12平方厘米的柔性組件，并研究了其在不同光照情況下的能量采集性能，以證明其兼容各種使用場景，實驗表明在10,000（陰天）至90,000（晴天）勒克斯光照條件下，器件能夠穩定輸出功率10至102毫瓦能量，這為智能鞋墊的自供能運行奠定了基礎。

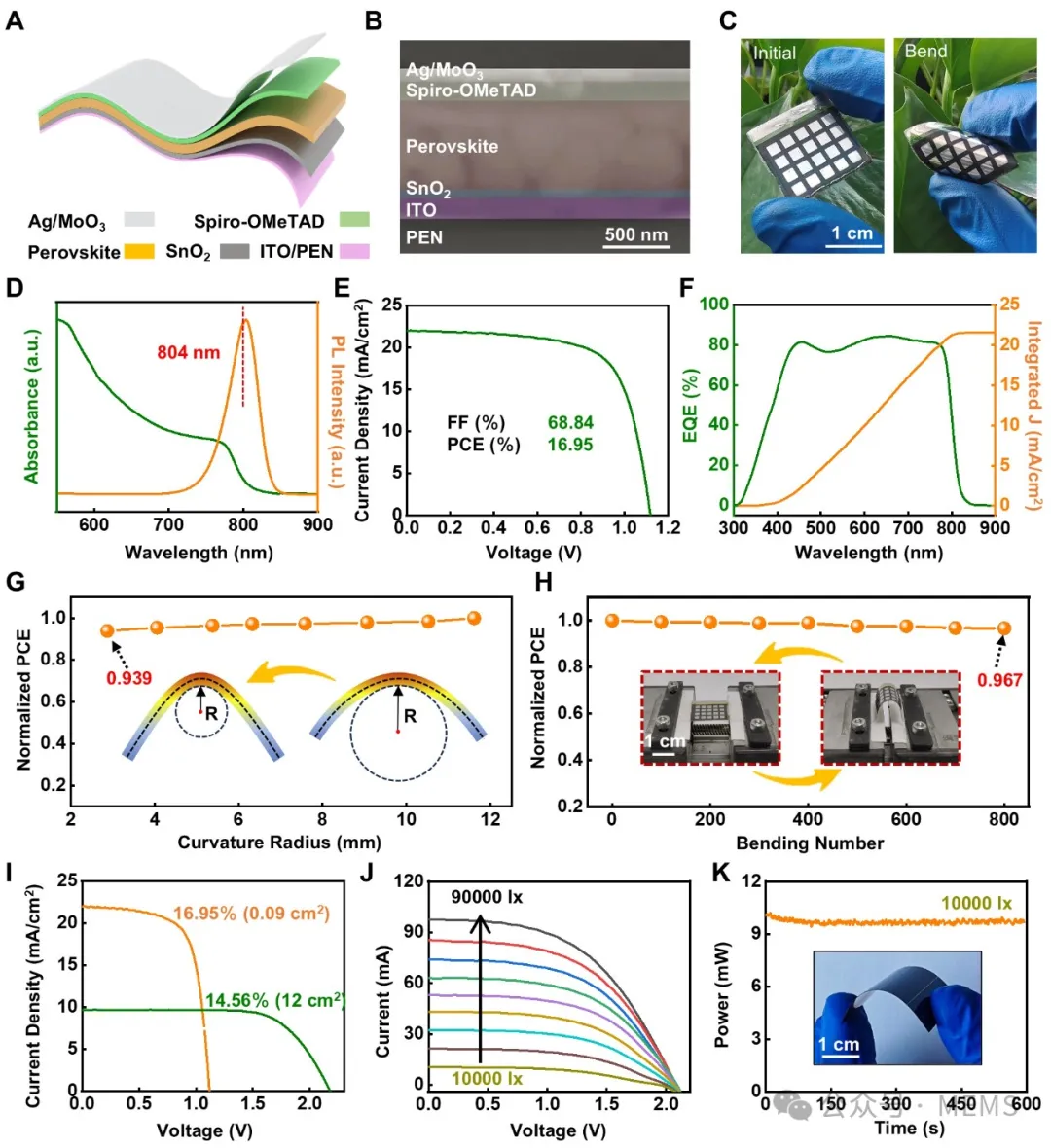

圖3 柔性鈣鈦礦太陽能電池的設計與性能表征
為了實現智能鞋墊在自供能情況下實現腳底壓力的高精度和高時空分辨率采集，研究人員對該系統的硬件和軟件進行了充分優化設計，包括傳感器的低電壓供能、低功率藍牙和信號采集模塊只在信號發送和采集時被激活，以降低整體系統的功耗，最終實現了10.7mW的整機功耗?；诖?，智能鞋墊在強光下照射6分鐘，即可在室內弱光環境下工作1小時。智能鞋墊中的傳感器陣列針對足部關鍵壓力區域進行優化布局，可精確采集靜態與動態足底壓力信息。正常站立、腳尖或腳跟受力站立，以及內八字與外八字姿勢均展現出各自特有的壓力分布特征。依托于高時空分辨率的采集能力，該系統深入分析了步行與跑步過程中的足底壓力分布規律。結果顯示，步行時重心從腳跟緩慢過渡至腳尖，腳部在整個步態周期中約有一半時間與地面接觸；而在跑步時，腳掌幾乎同時著地并迅速離地，接觸時間不足整個周期的四分之一。

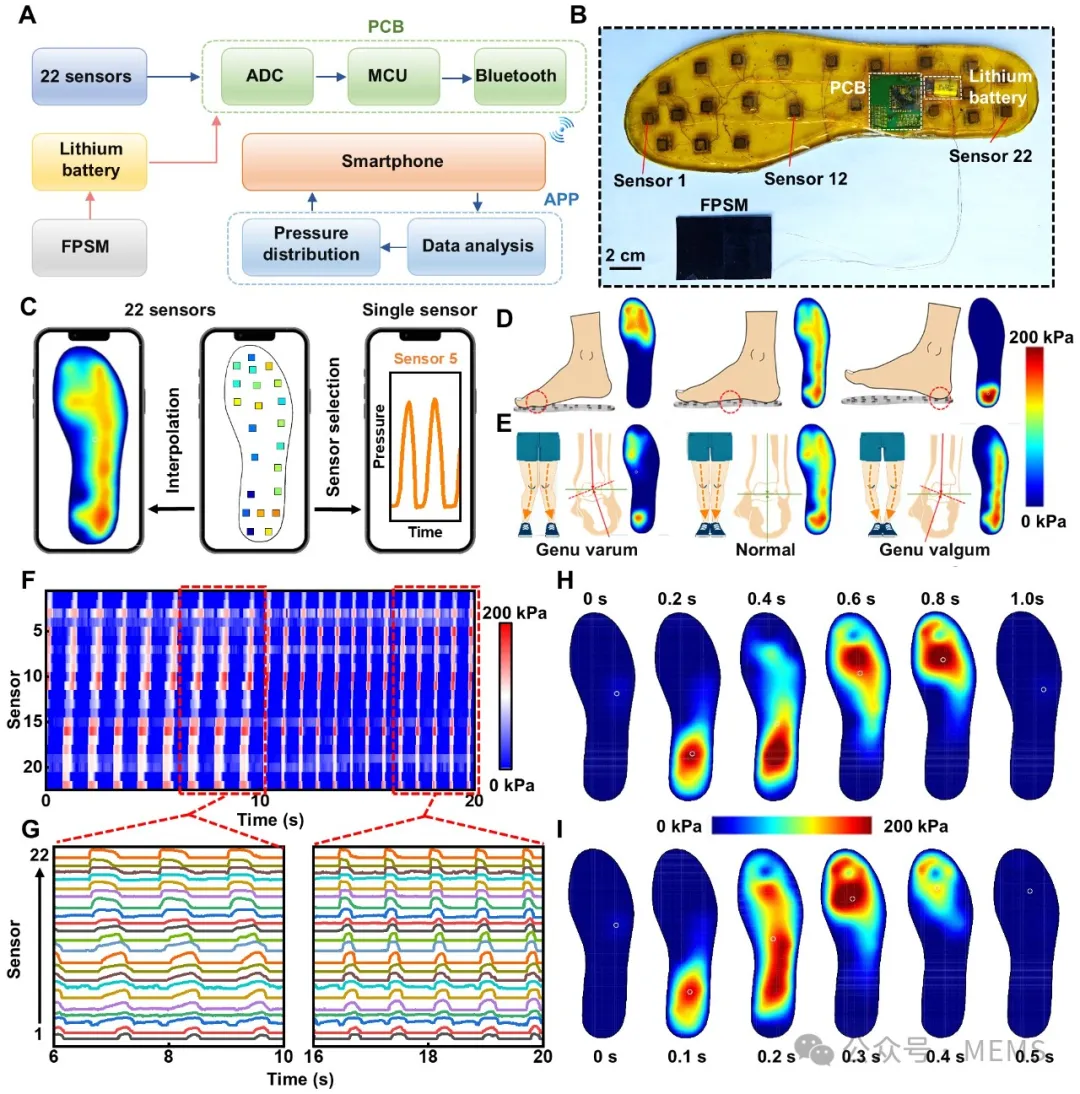

圖4 用于足底壓力實時監測與動態步態分析的智能鞋墊設計與性能表征
優異的傳感性能與采集電路設計為機器學習模型的集成提供了堅實基礎。所采集的數據具有穩定且區分度高的運動特征，使得在較小模型規模下即可實現對八種運動狀態的高精度識別。相較于隨機深林和積神經網絡模型，支持向量機（SVM）憑借其對特征空間中類間邊界的有效利用，尤其適用于本場景，主成分分析結果亦驗證了不同運動狀態之間的良好可分性。

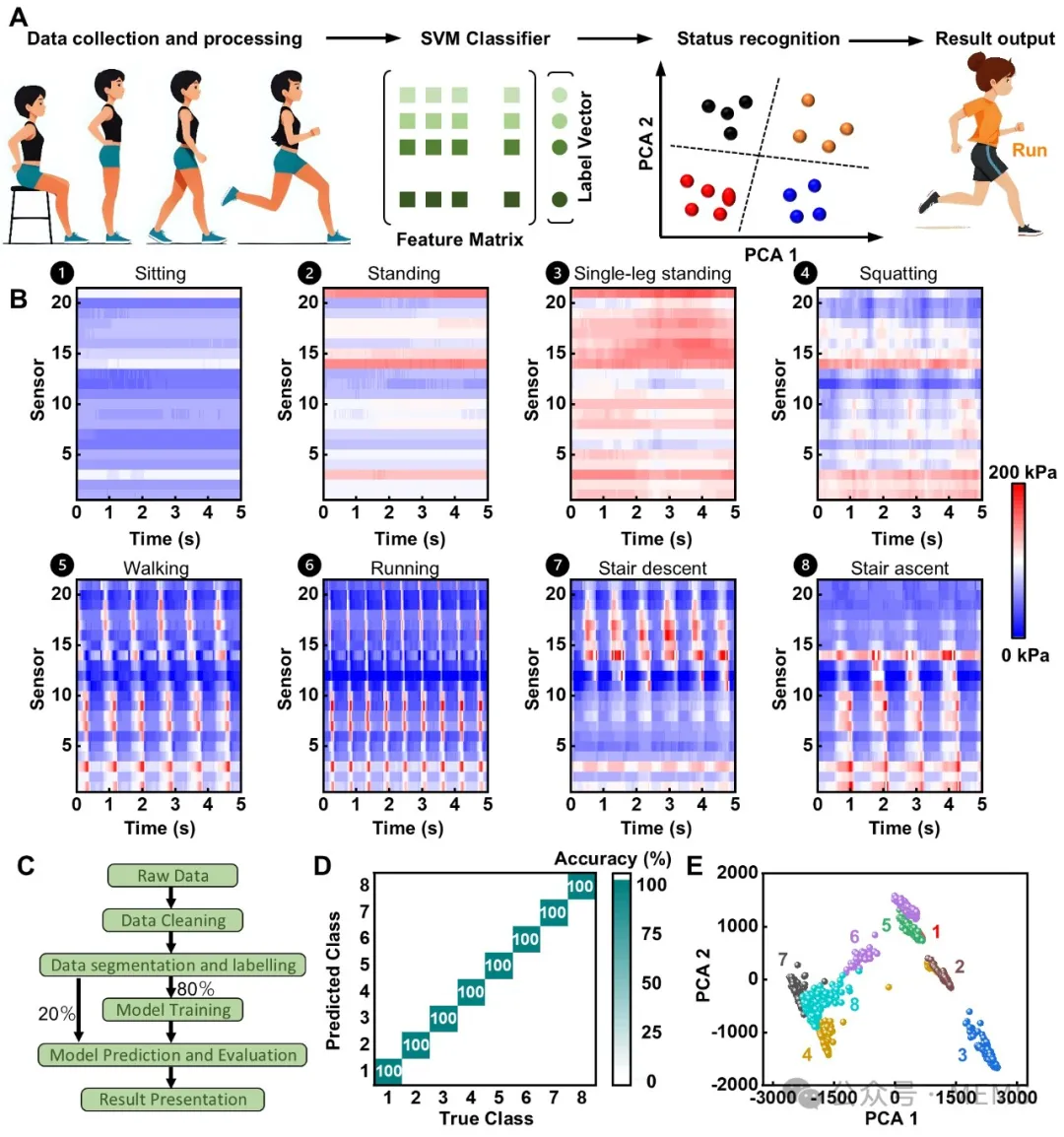

圖5 智能鞋墊結合機器學習模型實現多種運動狀態精準分類
總之，本研究通過材料選擇、器件結構優化及軟硬件協同設計，構建了一套涵蓋能量采集、存儲與供應，信號感知、傳輸與可視化，以及器件制備、集成與應用的多維度可穿戴系統解決方案。該系統在步態分析、疾病預警、姿勢矯正與疲勞監測等醫療、健康管理與運動科學等領域展現出廣泛的應用潛力。未來，通過集成多模態傳感器，有望進一步拓展足部生理信號的監測維度與深度。
蘭州大學物理科學與技術學院蘭偉教授為該論文的通訊作者，同院靳志文教授和美國俄亥俄州立大學李婧華教授為共同通訊作者。論文第一作者為蘭州大學物理科學與技術學院碩士畢業生王齊（現為美國俄亥俄州立大學在讀博士生），碩士畢業生關輝與王辰為共同第一作者。本研究得到了國家自然科學基金、甘肅省自然科學基金重點項目、甘肅省聯合基金項目、甘肅省重點研發計劃、柔性電子技術國家重點實驗室以及蘭州大學青年科研人員支持基金的共同資助。
近五年，蘭偉教授領銜的柔性電子科研團隊深耕柔性電子學領域研究，在柔性能源系統、人機界面元器件、柔性導電膜等方向持續開展深入研究，取得了多項代表性研究成果。在柔性儲能方面，團隊深入探索了應用于可植入生物體和綠色環保場景的可降解電池與超級電容器的材料與器件；開發了具備無線充電與按需釋放功能的可拉伸柔性供能系統；在人機界面元器件方面，構建了具備整流與邏輯運算能力的電容式離子二極管，可應用于腦機接口等領域；在柔性導電膜方面，設計開發了高透明、低電阻的熱療貼片，應用于皮下腫瘤治療，2024年獲得華為難題揭榜“火花獎”，被邀參加了深圳總部“火花獎”頒獎大會，并與華為任正非先生進行座談。
論文鏈接：
https://www.science.org/doi/10.1126/sciadv.adu1598
