隨著AI產業的快速發展，數據中心、AI芯片、服務器等算力基礎設施對于芯片電感等電子元件的要求不斷提升。另一方面，電子產品向高功率密度和小型化方向發展，電源模塊趨于小型化、低電壓、大電流，也對芯片電感提出了小型化、輕量化、低功耗等要求。
AI智能設備對芯片電感的需求
芯片電感主要負責為芯片前端提供穩定的電力支持，確保主板和顯卡中的各類芯片能夠高效、穩定地運行，它在AI服務器、通訊電源、GPU、FPGA、電源模組等多個領域中都有著廣泛的應用。
隨著芯片制程的微型化和電子產品的小型化、集成化發展，一體成型電感以其小型化、輕量化、低功耗等優勢受到青睞。其材料也通過不斷優化金屬軟磁材料配方，實現小尺寸，大電流及高頻低損耗特點，以滿足AI應用對低電壓、大電流、小體積等方面的需求。同時，為保證AI設備的穩定可靠運行，對電感器的高可靠性需求也愈發凸顯。
科達嘉推出芯片電感——CSHN系列
為滿足AI服務器、智能機器人、智能控制無人機等行業對芯片電感的高性能要求，科達嘉自主研發推出了AI用一體成型電感CSHN系列。產品采用科達嘉自主研發的金屬軟磁粉末熱壓成型，具有低感量、極低直流電阻、高飽和等電氣特性，并采用輕薄型設計，滿足AI芯片及電源模塊小型化、高密度貼裝等需求。

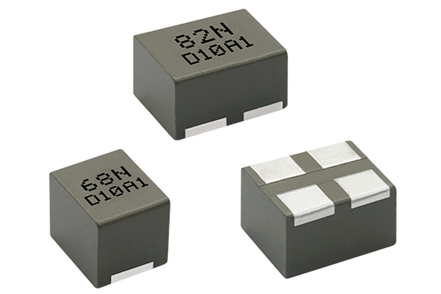

CSHN系列電感目前開發了CSHN070660（單繞組）、CSHN100760（雙繞組）兩個系列。電感值范圍：56~82 nH；DCR僅為0.19 mΩ；飽和電流范圍：95.00~130.00 A；溫升電流高達90.00 A。產品尺寸分別為7.00mm × 5.90mm × 5.80mm、9.80mm× 7.00mm × 5.80mm。
CSHN系列電感有標準品和定制品，電氣特性和產品尺寸可根據客戶需求靈活定制，可設計為雙繞組、4繞組、8繞組的低耦合結構，減少產品體積，提升電感功率密度，滿足AI芯片微型化需求。

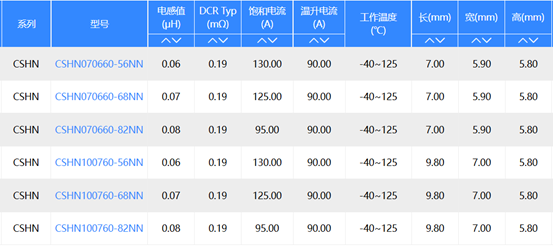

CSHN系列電感產品參數
1、創新一體成型制造工藝，更高可靠性
CSHN系列電感線圈使用創新的沖壓結構一次成型，無需繞線或者點焊，無開路風險。磁芯采用一體成型軟磁粉末熱壓成型，無高溫燒結(磁銅共燒)工藝，粉體間耐壓極高，線圈內部/線圈與外部元件無短路風險，滿足芯片電感高可靠性要求。
2、卓越電氣性能：低感量，極低損耗
AI設備需選擇合適的電感值有效平滑電流波動，提高供電穩定性。在一些12V-0.75V的DC-DC轉換器中，需選用電感值1μH以下的電感。CSHN系列電感值范圍56~82 nH，適用于超低感設計方案（100nH以下）。
另外，AI芯片高功率密度設計方案對能耗管理極為敏感，降低DCR是降低能耗，優化系統效率的重要方式。CSHN系列電感DCR極低，電感直流損耗低，從而減少功耗，提高系統效率。
３、優異的軟飽和特性和大電流承載能力
在AI服務器中，由于芯片需要處理大量數據，功耗較高，電流較大，對電感的飽和電流和大電流承載能力也提出了更高要求，要求電感器具有優異的飽和電流特性，避免磁芯飽和導致電感量驟降。同時，電感可長期承受高負載電流（如80-100A持續電流）而保持電感表面低溫升。
CSHN系列電感飽和電流可達130A，應對瞬態峰值電流不飽和。電感器溫升電流達90A，低直流電阻、低溫升特征，使得電感器能夠長期穩定工作于大電流場合，確保服務器電源系統穩定可靠運行。

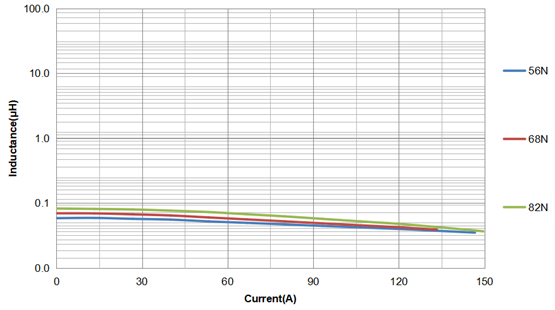

CSHN系列電感飽和電流曲線

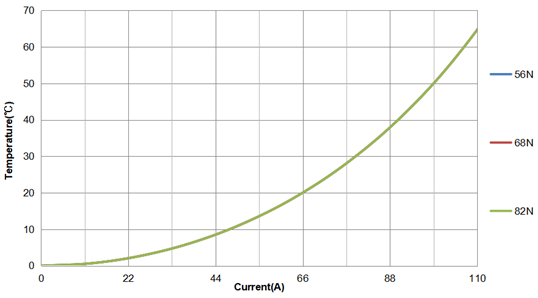

CSHN系列電感溫升電流曲線
4、寬頻寬溫磁芯材料，低損耗，高效率
AI服務器通常采用高頻DC-DC轉換器，以實現更高效、更緊湊的供電設計，電感需具備寬頻特性。CSHN系列電感采用寬頻寬溫低損耗磁芯材料，具有低損耗、高效率、應用頻率寬等特點，在100KHz~20MHz頻率下工作保持良好的電氣性能，在10MHz頻率下使用最佳，損耗相對較低。
CSHN系列電感具有優異的溫度穩定性，工作溫度范圍：-40℃～+125℃。
CSHN系列電感器應用領域
CSHN系列電感采用一體成型磁屏蔽結構，具有高功率密度、高飽和電流、高可靠性，抗電磁干擾性能強等特點，特別適合AI服務器中的高功率DC-DC轉換器、GPU/CPU供電模塊，以及高可靠性要求的供電系統應用。
除了AI服務器，CSHN系列電感還可廣泛應用于智能機器人、智能控制無人機、智能網關和物聯網設備、數據采集設備等智能設備方案設計中。
環保與生產情況
產品符合RoHS、REACH、無鹵等環保要求。
產品已批量生產，交期４-６周。
如需了解產品詳情，請訪問科達嘉官網或聯系科達嘉銷售人員。
