復雜外力的精準解耦是推動智能傳感器發展的關鍵所在，其在人工智能、電子皮膚等領域具有重要的應用價值。然而，傳統雙模態傳感器在器件制備與信號解耦方面面臨異質功能層集成困難、信號串?dāng)_嚴重等挑戰。針對這一問題，西南交通大學材料學院鄧維禮副教授和楊維清教授團隊提出一種創新的解決方案：基于壓電電子學效應，通過協同調控典型壓電半導體材料(ZnO)內部載流子和壓電極化電荷，在單一材料中實現了雙模態力傳感。
通過低溫水熱法，結合稀土(Y)摻雜共生長技術，制備載流子濃度可控、極化電荷可調的ZnO納米棒有序陣列，實現壓電特性與半導體特性協同增強。實驗與模擬結果共同證明，ZnO利用壓電勢作為“門”電壓調節／控制接觸處或結區載流子傳輸過程，可以在實現高靈敏度靜態力檢測的同時，也對持續靜態力有良好的檢測能力。
此外，研究團隊展示了其在監測跟腱行為方面的獨特應用，BPS能夠連續準確地識別跟腱行為，在解耦復雜生物力學信號方面的分類準確率達到 96%。在此基礎上，傳感器還可以對運動中跟腱危險行為進行預警，出色的靈敏度和雙模監測能力使 BPS 成為用戶友好型長期醫療保健監測可穿戴設備的理想選擇。這一發現為雙模態傳感器的設計提供了新思路，為發展新一代智能診療系統提供了重要參考。
I BPS的工作機制與跟腱行為檢測原理
如圖1所示，當受到恒定外力時，傳統的壓電傳感器會因產生極化電荷而產生瞬時電信號，但這些信號會因電荷中和而迅速衰減。相比之下，壓電電子學傳感器具有獨特的雙模態響應能力，能保持穩定的信號輸出，準確追蹤變化和恒定的力。對比兩者的結構可知：傳統的壓電傳感器采用垂直結構，在施加力的方向上產生電位差，從而產生瞬時信號；壓電電子學傳感器配有外部電源，利用壓電勢來調節界面勢壘高度，從而控制流經傳感器的電流。為了細致分析壓電電子學器件的工作原理，以 n 型壓電半導體(ZnO)為例，將一端的銀電極定義為漏極，另一端定義為源極，當沿 c 軸產生應變時，該器件會在絕緣體/半導體界面上產生正壓電電荷，可有效降低勢壘高度，促進電子穿過勢壘并產生電流變化。在恒定外力作用下，勢壘高度的變化始終保持不變，從而提供了檢測靜態力的能力。當 BPS 用于跟腱行為監測時，會由于跟腱的變形而發生彎曲或伸長，進而通過氧化鋅納米棒陣列將機械應變轉換為電輸出，隨后對信號進行深度學習分析，可準確確定跟腱狀態、運動模式和整體組織健康狀況，是無創生物力學監測技術的一大進步。

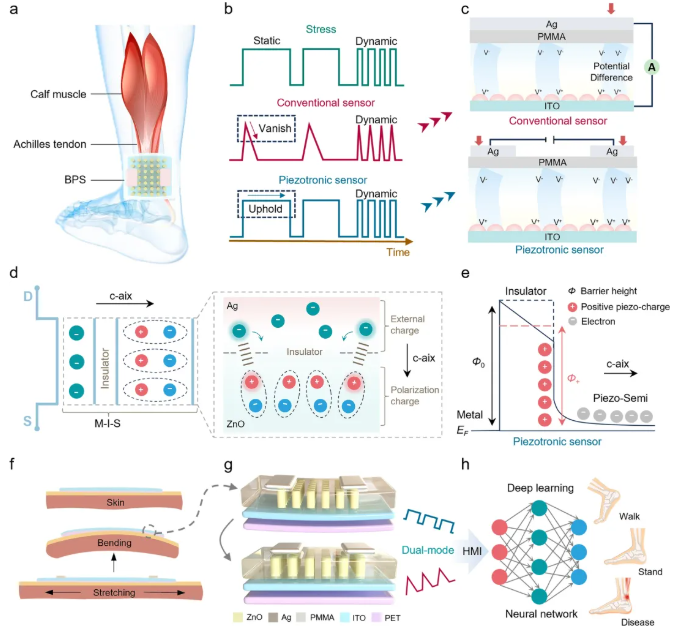

圖1. BPS的設計理念與工作原理。(a)基于BPS的跟腱行為監測系統的示意圖。(b)傳統壓電傳感器無法檢測到靜態力，因?yàn)樵诒３滞饬r(shí)感應電荷會消散，而壓電電子傳感器可以檢測靜態力和動態力。(c) 傳統壓電傳感器(頂部)和壓電電子學傳感器(底部)的結構比較。(d) BPS微觀工作機制示意圖。(e) BPS的金屬/絕緣體/壓電半導體結構示意圖以及正壓電電荷的相應傳導能帶分布。BPS附著在跟腱上，隨著跟腱的運動而發生變形，ZnO納米棒陣列也隨之產生形變 (g)，通過深度學習進行運動狀態分析。
II ZnO和 Y-ZnO 的微觀結構及基本特性
為了探尋壓電性增強與壓電電子學特性的關系，研究團隊在ZnO中引入了稀土離子(Y)，可引起ZnO 原有晶體結構的對稱性破缺，有助于增強壓電極化；另一方面，利用稀土離子獨特的表面電子狀態，降低金屬-半導體界面勢壘，優化ZnO本征載流子濃度，提升載流子遷移率，改善半導體特性。利用拉曼光譜(Raman spectra)、穩態/瞬態熒光光譜儀(PL)、X射線衍射(XRD)、原子力顯微鏡(AFM)等表征手段，系統分析了稀土離子摻雜對ZnO晶格畸變、載流子狀態、極化電荷、界面勢壘等特性帶來的影響。研究結果表明，Y3?離子的引入有效增加了晶格畸變，有效了降低載流子濃度。結合有限元分析，證明了載流子濃度降低會導致壓電性增強，從而增強了壓電電子學器件的性能。這種通過摻雜協同改變壓電性與半導體特性的策略，為設計高性能壓電電子學傳感器提供了參考。
圖2. 未摻雜ZnO(左)和Y-ZnO(右)的橫截面和縱截面掃描圖像。比例尺為100 nm。(c) BPS的橫截面EDS光譜。(d) ZnO和Y-ZnO NRs的HRTEM圖像。比例尺為0.5 nm。(e) KPFM測量表面電位的示意圖。(f) 未摻雜ZnO-Au(I)和Y-ZnO-Au(Ⅱ)的表面電勢分布比較。(g) ZnO和Y-ZnO NRs的VB-XPS、(h) XRD圖譜、(i) 室溫PL光譜、(j) 拉曼光譜和 (k)紫外-可見吸收光譜。
III BPS的電學性能表征
為了評估BPS的優勢，研究團隊將其與傳統壓電器件以及已有研究中的ZnO基傳感器進行了對比。結果表明，BPS在響應時間、靈敏度、增益因子等方面均優于傳統壓電器件及ZnO基傳感器，且能連續相應一系列靜態和動態壓力。同時，通過對比ZnO與Y-ZnO的性能可知，壓電輸出增強的根本原因是摻雜降低了載流子濃度、增加了帶隙，減少了極化電荷屏蔽，顯著增強了壓電響應。這些改變促進了載流子在半導體界面上的傳輸，最終提高了 BPS 的性能，這為后續基于壓電電子學雙模態傳感器的發展奠定了基礎。

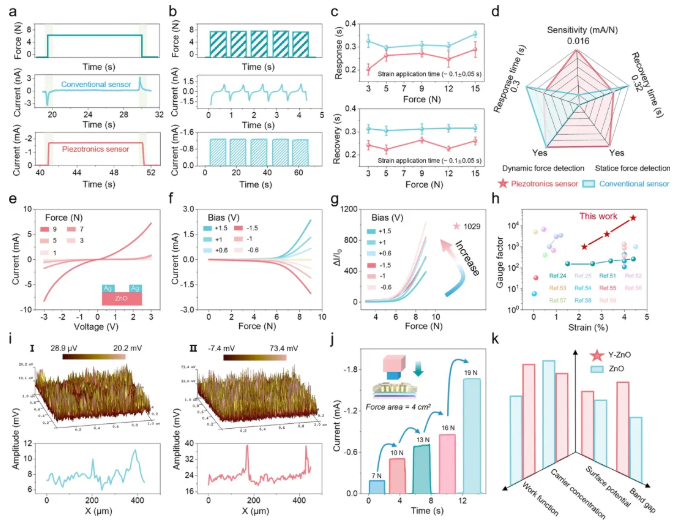

圖3. 傳統壓電傳感器和壓電電子學傳感器的比較在靜態力、動態力檢測(b)和響應/恢復時間方面的比較。(d) 用于比較兩種傳感器之間不同性能的雷達圖。(e) 在 -3 和 +3 V 之間的掃描偏壓下，BPS的I-V 特性曲線隨外力的改變而變化，(f) 在 -1.5、-1、-0.6、0、0.6、1 和 1.5 V 偏壓下 BPS 的電流-壓力關系。(g) 在不同正向和反向偏壓條件下，BPS 的電流變化比與壓力的關系。(h)本研究與一些現有的ZnO基傳感器的增益因子比較。(i) ZnO 和 Y-ZnO 的 PFM 測試結果。 (j) 7～19N梯度靜壓下BPS的電流響應。(k) Y-ZnO與ZnO基本性質比較。
IV 利用機器學習輔助跟腱行為監測
作為概念驗證，研究團隊驗證了BPS在跟腱行為檢測方面的應用，如拉伸、踮腳、走路等。實驗結果表明，BPS能精準識別出跟腱的行為，并分析出當前跟腱的健康狀態，識別準確率可達96%。除此之外，BPS在危險預計方面也展示出了應用前景，通過設置閾值，BPS能準確的在運動過程中識別到危險動作，并發出預警。這些特點為開發雙模態應力傳感器帶來了更多的可能性，有望在無創檢測中促進其應用。

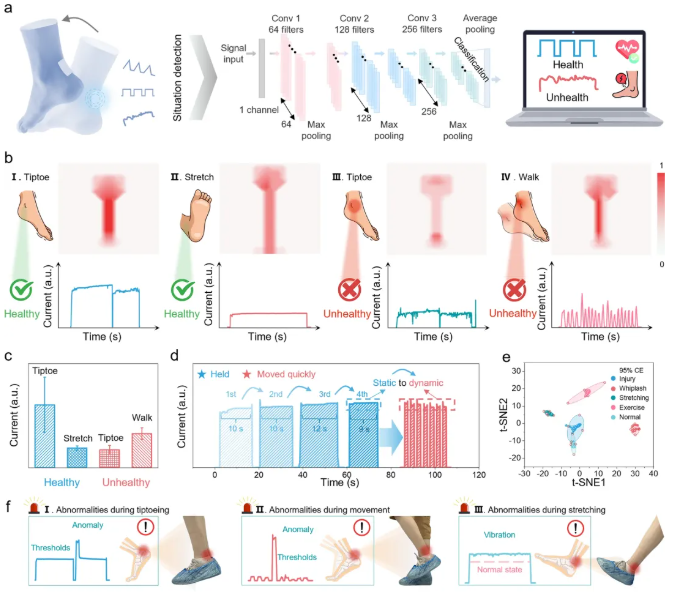

圖4. (a) 用于捕捉各種姿勢的部署在跟腱上的BPS的示意圖、用于識別健康狀態的所構建的1D-CNN模型的詳細架構。(b) 4種跟腱行為的壓力分布和相應的電流反應。(c) 4種跟腱行為的電流強度比較。(d) 跟腱康復訓練期間動態和靜態力的監測。(e) 采用t-SNE降維對深度學習后的輸出數據進行可視化。(f) 跟腱運動期間的早期預警。
V 總結
文章針對現有雙模態傳感器過度依賴多功能層耦合的局限，創新性的在單一材料(ZnO)中利用壓電電子學效應，實現了雙模態檢測。所開發的器件表現出卓越的機電性能，開/關比高達1029，測量因子高達23439，持續靜態力響應能力超過600秒。與傳統的壓電傳感器相比，其性能有著較大的提升，尤其是在同時進行靜態和動態力檢測方面。作為概念驗證，所開發的壓電傳感器能夠連續準確地識別跟腱行為，在解耦跟腱復雜行為的分類準確率達到96%。出色的靈敏度和雙模監測能力使BPS成為用戶友好型長期醫療保健監測可穿戴設備的理想選擇，在數字健康監測、智能軟機器人系統和交互式可穿戴電子設備中展現了廣闊的應用前景。文章不僅為雙模態傳感器的設計與性能提升提供了新的思路和方法，也為其他基于壓電電子學傳感器的設計提供了有益的借鑒和參考。
