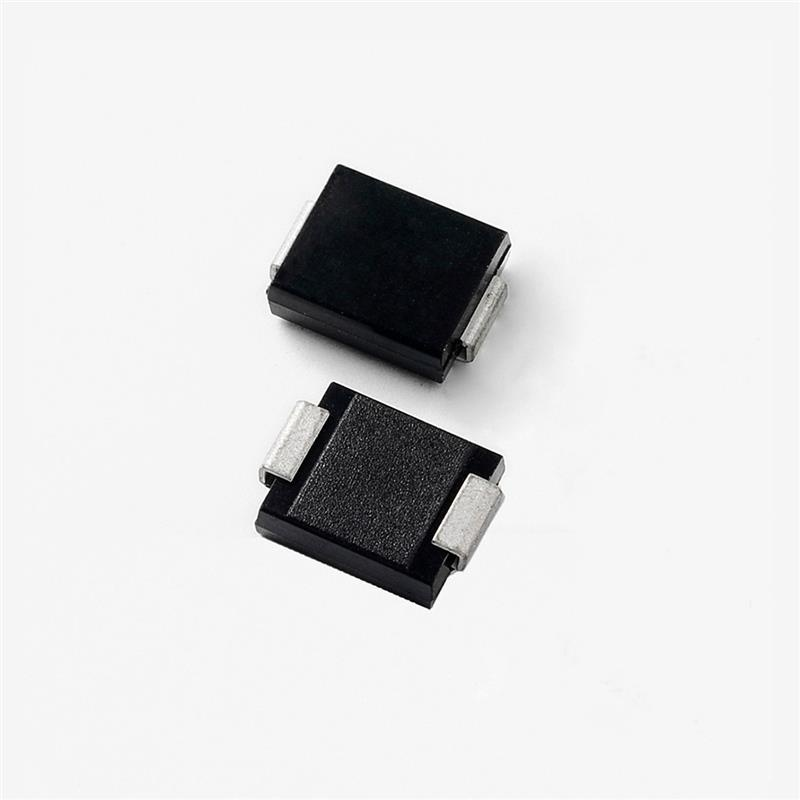

Littelfuse發布采用DO-214AB(SMC)封裝的Pxxx0S3G-A系列保護晶閘管,在僅7.1×6.2×2.5mm空間內實現2kA(8/20μs)浪涌防護能力,為車載充電機、光伏逆變器等高密度場景提供汽車級抗瞬變解決方案。較傳統TO-262方案節省50%布局空間,同時通過AEC-Q101認證,填補緊湊型高功率防護器件市場空白。
技術突破:三重創新
1. 封裝工藝革命
● 采用銅引線框架+環氧樹脂真空密封,在-55℃~150℃溫度范圍內維持熱穩定性,解決微型化導致的散熱瓶頸;
● SMC封裝兼容回流焊工藝,提升自動化貼裝效率30%4。
2. 非降級防護機制
● 基于硅控整流結構(SCR),在納秒級內觸發低阻抗通路,2000次浪涌沖擊后性能衰減<6%,壽命為MOV器件的3倍;
3. 車規級材料適配
● 陽極采用鉬摻雜鋁基材,耐受800V平臺下的反向擊穿電壓,通過ISO 16750-2標準測試。
競品對比分析

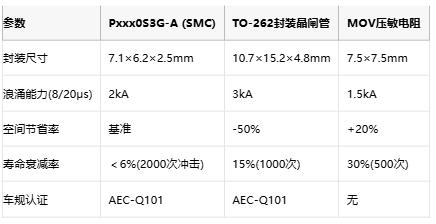

*表:Pxxx0S3G-A 與傳統方案關鍵性能對比*
數據來源:Littelfuse官方測試報告
行業價值:成本與可靠性重構
● 設計成本:減少50%占板面積,允許PCB層數從6層降至4層,單板成本降低18%;
● 維護成本:免更換設計降低工業設備全周期運維費用40%,適配光伏電站25年壽命需求;
● 國產替代加速:中國廠商平尚科技同步開發SMC封裝1.8kA器件,價格低20%,倒逼國際巨頭技術迭代。
技術難題攻關
● 電弧抑制:在DO-214AB腔體內集成二氧化硅弧隔柵,將2000A電流下的電弧擴散時間壓縮至≤10ns,避免微封裝燒蝕;
● 熱應力均衡:通過銅鎢合金基板分散瞬態熱沖擊,解決微型化導致的局部高溫(>200℃)失效問題。

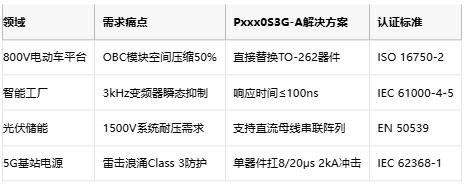

應用場景與市場前景
數據整合自應用案例
未來展望:固態化與集成化
固態晶閘管:Littelfuse研發實驗室推進GaN-SCR混合結構,目標將浪涌能力提升至3kA@5mm2封裝;
智能防護模塊:集成電壓傳感器與MCU,實現故障預測(如華為專利CN114XXXXXXB),2026年量產成本降幅或達35%。
結語
Pxxx0S3G-A的誕生標志電路防護進入“毫米級高能時代”——以7mm身軀承載2kA浪涌,破解了新能源與智能工業的微型化悖論。隨著中國廠商加入SMC封裝競賽,車規級高密度防護器件價格年降幅將超12%,加速800V快充與儲能系統普及。未來三年,固態化晶閘管與IPM集成防護模塊將重塑百億級市場格局。
