壓電材料是一種可以將機械能和電能相互轉換的智能材料，被廣泛應用于傳感器、致動器、換能器等器件中，在生物醫療、衛星廣播和航空航天等高科技領域發揮著重要作用。近年來，隨著環境保護和可持續發展理念的深入人心，全球范圍內對綠色經濟、清潔能源和生態保護的關注度持續提升，無鉛壓電陶瓷材料也受到了廣泛關注。鈮酸鉀鈉基壓電陶瓷因具有較大的壓電常數（d33）和較高的居里溫度（TC），被視為最有可能取代含鉛陶瓷的體系之一。目前，鈮酸鉀鈉基壓電陶瓷的d33值已得到明顯提升（~500 pC/N），但在實際應用中，壓電性能的溫度穩定性與d33值同樣重要，目前仍難以有效解決高d33值和優異溫度穩定性之間的博弈問題。
近期，北京工業大學侯育冬教授團隊和北京科技大學施小明老師團隊合作，提出了一種構筑極性拓?fù)洚牻Y(jié)構來改善KNN 基陶瓷壓電溫度穩定性的有效策略。通過相場模擬驗證，將具有氧八體旋轉特征的0.7BiFeO3-0.3BaTiO3（BFBT）引入到0.96(K0.48Na0.52)(Nb0.96Sb0.04)O3-0.04(Bi0.5Na0.5)ZrO3（KNN）陶瓷體系中，構建出復合體系KNN-BFBT，一方面通過多種對稱相間朗道能、彈性能、靜電能和應變梯度能的相互作用，導致了極化的非均勻分布；另一方面，體系中局部氧八面體的畸變、傾斜和位移導致了極化的連續翻轉，從而在介觀尺度上形成了具有高密度疇壁的極性拓?fù)洚牁?gòu)型。由于極性拓?fù)洚牁?gòu)型的拓?fù)浔Ｗo(hù)和高密度疇壁的釘扎作用，使得其能夠抵抗外界溫度的沖擊，可以在25-120 ℃的寬溫范圍內保持穩定，從而使復合體系樣品的壓電溫度穩定性得到明顯改善（在25-120 ℃溫度范圍內，d33 值僅下降約10%）。使用該樣品構建的壓電能量收集器（PEH）可以在25-120 ℃溫度范圍內持續發電，在120 ℃下，PEH 的輸出功率密度為174 μW/cm3，輸出電流密度為9.84 μA/cm2，明顯優于其它無鉛體系的PEHs，進一步拓寬了KNN 基PEH 的使用溫區，具有重要的應用價值。相關成果以“Thermally stable piezoelectric properties of lead-free ceramics featuring polar topological domains”為題發表于國際知名期刊《Acta Materialia》，北京工業大學博士研究生席凱彪為論文的第一作者，北京工業大學侯育冬教授和北京科技大學施小明老師為論文的共同通訊作者。
上述工作得到了國家自然科學基金和北京市自然科學基金等項目的資助。

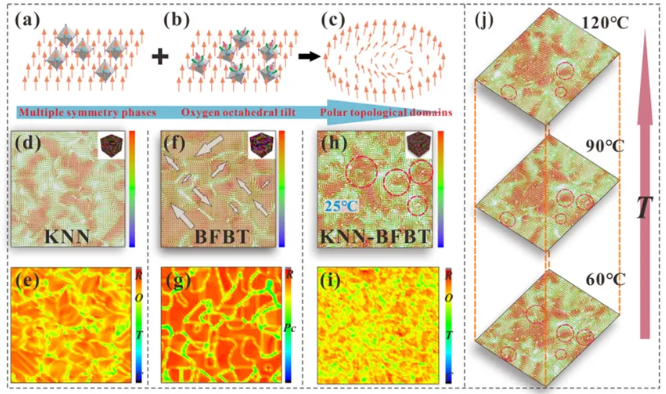

圖1. 通過相場模擬驗證將具有氧八面體旋轉特征的BFBT 引入到具有R-O-T 多相共存的KNN 基體系中，可以導致極化連續旋轉，形成極性拓?fù)浣Y(jié)構，這種極性拓?fù)浣Y(jié)構可以在25-120 ℃溫度范圍內保持穩定。
圖2. 通過TEM，在KNN 基體系和BFBT 基體系中觀察到長條狀的疇結構，而在KNN-BFBT 復合體系中觀察到具有高密度疇壁的極性拓?fù)洚牁?gòu)型。
圖3. 利用STEM 從原子尺度進一步分析了極性拓?fù)洚牭男纬稍颍?. 多種對稱相中非均勻極化構型之間的相互競爭；2. 復雜的氧配位環境導致局部氧八面體畸變、傾斜和位移。

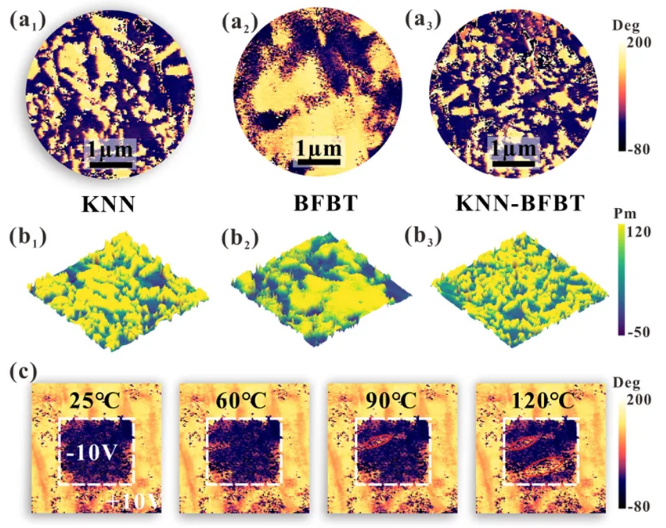

圖4. 通過PFM 證實極性拓?fù)洚牽梢栽?5-120 ℃溫度范圍內保持穩定。

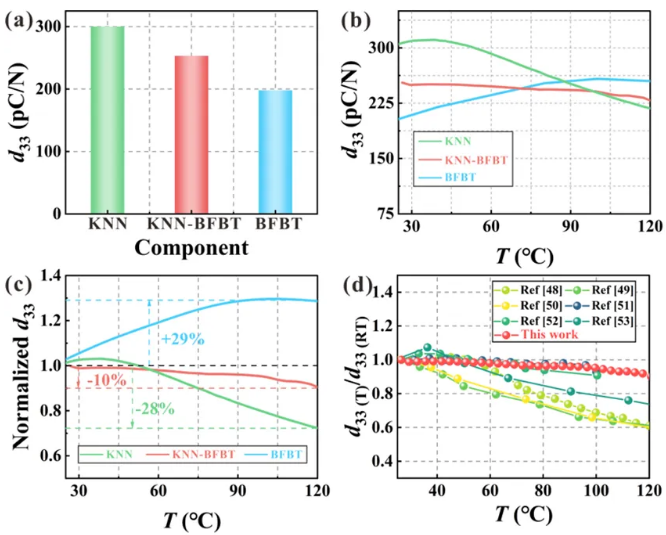

圖5. 復合體系KNN-BFBT 的壓電溫度穩定性得到明顯改善，d33值在25-120℃溫度范圍內僅下降約10%，使用溫區得到進一步拓寬。

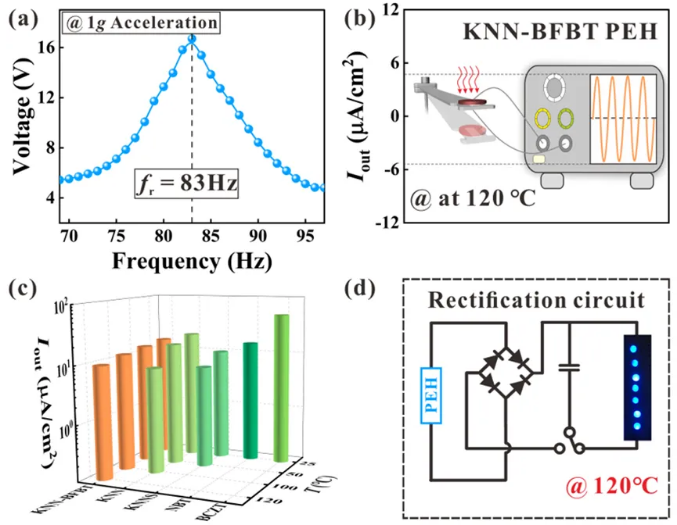

圖6. 使用復合體系KNN-BFBT 構建的PEH 可以在120℃下持續發電，具有重要的實際應用價值。
第一作者簡介
席凱彪，北京工業大學材料科學與工程學院2021級博士研究生，導師為侯育冬教授，主要從事無鉛壓電能量收集材料的制備和研究，讀博期間以第一作者在Adv Funct Mater、Acta Mater、Nano-Micro Lett、Nano Energy、J Mater Chem A、ACS Appl Mater Interfaces、J Eur Ceram Soc、J Materiomics、J Mater Chem C等國際著名學術刊物發表SCI論文11篇，申請國家發明專利3項，曾榮獲國家獎學金、北京市雨燕獎學金、北京工業大學博士研究生創新獎學金等多項獎勵。
