傳統傳感材料往往局限于單一物理量的檢測，而環(huán)境復雜的實際場景常需多參數同步監(jiān)測。近期，浙大城市學院的一項突破性研究通過設計新型發(fā)光材料Sr?MgSi?O?:Eu2?/Dy3?（SMSO），成功實現光致發(fā)光（PL）、應力發(fā)光（ML）與長余輝發(fā)光（PersL）的三重響應，并首次將PersL用于壓力傳感，結合3D打印技術開發(fā)出可編程光學編碼平臺，為智能傳感與防偽領域帶來革新！
一、材料核心創(chuàng)新：三模協同，突破性能瓶頸
1.應力傳感：線性響應，寬動態(tài)范圍
在3~30 N力學范圍內，ML強度與外力呈線性關系，歸因于材料中氧空位與Dy3?/Dy2?陷阱態(tài)的協同作用。這種特性使其可用于應力監(jiān)測預警、智能結構健康監(jiān)測等領域。
2. 壓力傳感：從“瞬態(tài)應力傳感”到“持續(xù)高壓傳感”
傳統應力發(fā)光材料（如硫化物）依賴瞬時力學刺激發(fā)光，而SMSO材料通過陷阱能級調控，在壓力刺激下不僅產生ML信號，還能通過PersL實現秒級持續(xù)發(fā)光，首次將PersL壽命作為壓力傳感參數。實驗顯示，其壓力靈敏度高達42% GPa?1（PL壽命模式），遠超現有報道。
3. 溫度傳感：納米級精度響應
SMSO的PL光譜帶寬（FWHM）和壽命對溫度變化極其敏感：1）FWHM靈敏度：0.05 nm/K，可檢測微小溫度波動；2）PL壽命靈敏度：1.29%/K，適用于寬溫域（-50~300℃）。這種雙參數響應機制通過晶體場效應和載流子躍遷路徑調控實現，為高精度非接觸測溫提供新方案。

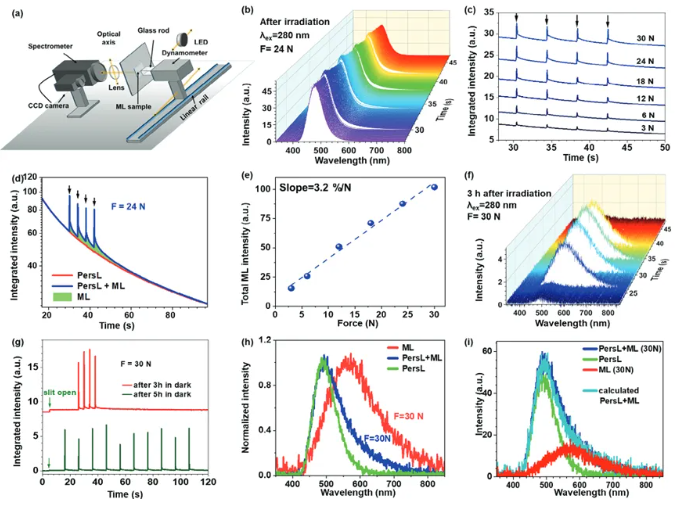

圖1. a) SMSO應力發(fā)光實驗裝置示意圖；b) 輻照后應力發(fā)光光譜；c)不同外力下積分發(fā)射信號（PersL+ML）時變曲線；d) 24 N下PersL（綠）與PersL+ML（藍）對比，粉色區(qū)域為應力發(fā)光總量；e)應力發(fā)光-力線性擬合；f)輻照后3 h發(fā)射光譜；g)輻照后3 h（上）、5 h（下）積分強度-時間關系；h) PersL（綠）、30 N加載（藍）及淬滅后（紫）歸一化光譜；i)PersL+ML（藍）與ML（紫）、PersL（綠）光譜線性組合的發(fā)射峰對比。。

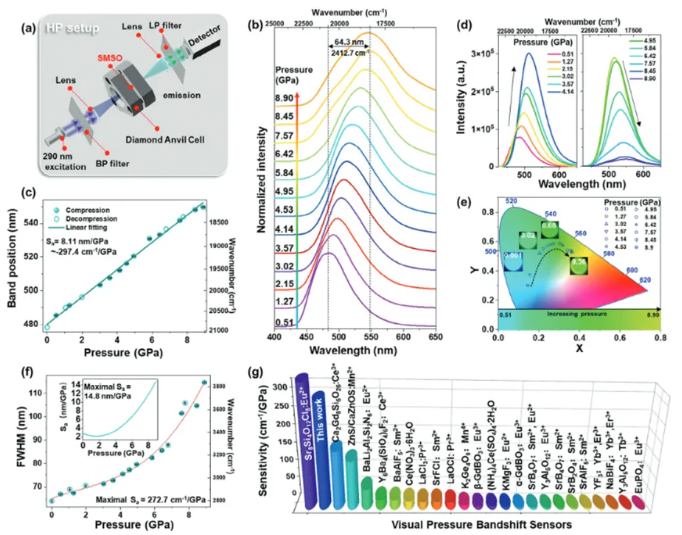

圖2. a) 高壓測量裝置簡圖；b) 不同壓力下SMSO的歸一化PL發(fā)射光譜；c)發(fā)射峰峰位-壓力關系；d) 對應的非歸一化PL發(fā)射光譜；e) CIE色度圖示發(fā)射顏色隨壓力變化；f) 發(fā)射帶半峰全寬（FWHM）壓力依賴性以及絕對靈敏度曲線；g) 已報道壓力傳感器壓力靈敏度（dλ/dp）對比。
二、技術突破：三模壓力傳感器與光學編碼
1. 三模壓力傳感器：肉眼可見的“熒光顏色預警信號”
SMSO在高壓下（0.5~8.9 GPa）PL發(fā)射峰紅移達64.3 nm，肉眼可辨顏色從青色漸變至黃綠色。結合以下模式，靈敏度全面領先：
譜移模式：-297.4 cm?1/GPa（8.11 nm/GPa）；
帶寬模式：272.7 cm?1/GPa（14.8 nm/GPa）；
壽命模式：42% GPa?1（歷史最高）。
2. 3D打印光學編碼：防偽與信息存儲
通過將SMSO顆粒嵌入聚合物基質，團隊利用3D打印技術制備出夜視安全標志、8位光學碼及QR碼。PersL特性使這些標簽在無外界光源下持續(xù)發(fā)光數小時，且支持光/力雙響應加密，為高端防偽和物聯網標識提供新思路。

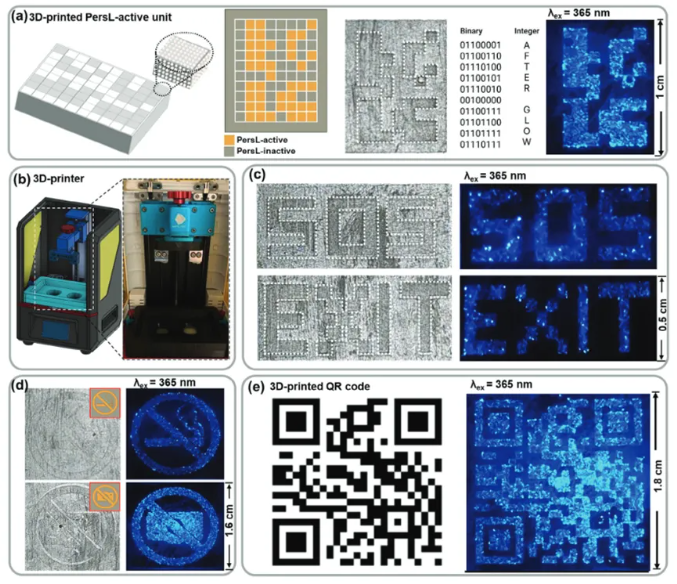

圖3. 基于含高效PersL的SMSO顆粒3D打印聚合物實現防偽、夜視安全標識、8位光學編碼及QR碼應用。a) 8×10二進制矩陣編碼“AFTER GLOW”信息：PersL非活性單元（0）與活性單元（1）；b) 3D打印設備制備PersL活性聚合物部件；c) 3D打印PersL安全標志（SOS、EXIT）；d) 禁煙、禁拍標識；e) QR碼加密圖案設計及光學圖像（紫外激發(fā)后暗場成像）
三、科學機制：陷阱調控與能量遷移
1. 陷阱能級設計
材料中Eu2?作為發(fā)光中心，Dy3?作為陷阱調控劑，通過不等價摻雜（Eu2?替代Sr2?）引入氧空位，形成深度可控的電子陷阱。外界刺激（光/力/熱）觸發(fā)陷阱中載流子的釋放，產生多模發(fā)光信號。
2. 動態(tài)能量傳遞
光激發(fā)：紫外光激發(fā)Eu2?的4f→5d躍遷，部分能量存儲于Dy3?陷阱；
力學刺激：應力誘導晶格畸變，加速陷阱電子隧穿至發(fā)光中心；
熱擾動：溫度變化改變陷阱深度，調控載流子釋放速率。

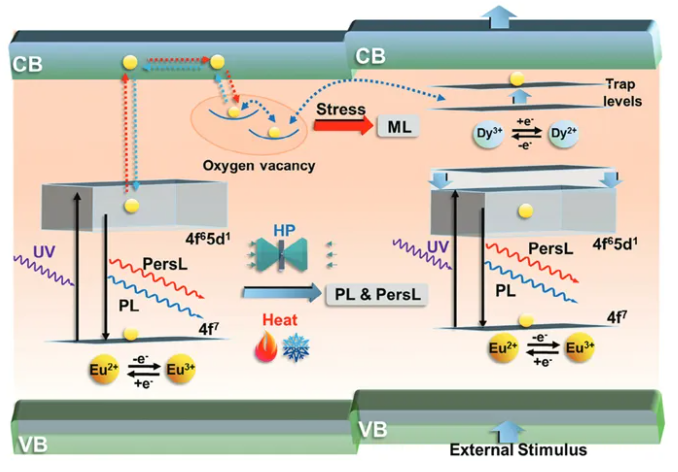

圖4. 所開發(fā)的SMSO:Eu2?/Dy3?傳感平臺中簡化的能量遷移機制，即PL雙模（溫度與壓力傳感）、PersL模式（壓力檢測）及ML模式（應力傳感）。
四、應用前景：從實驗室到產業(yè)
智能穿戴與生物醫(yī)學
SMSO的近紅外余輝與深組織穿透性可優(yōu)化活體成像；其力學響應特性可用于開發(fā)柔性電子皮膚。
工業(yè)安全與航空航天
三模傳感能力適合極端環(huán)境（如高壓艙、發(fā)動機部件）的多參數實時監(jiān)測，結合3D打印可定制復雜傳感器網絡。
光學信息加密
通過編程PersL圖案，可設計自毀式防偽標簽或動態(tài)光學存儲器，應對高端保密需求。
結語
這項研究不僅突破了傳統發(fā)光材料的性能極限，更通過多模信號融合與3D打印技術的交叉創(chuàng)新，為智能傳感、光學編碼與防偽領域開辟全新方向。未來，隨著陷阱調控策略的優(yōu)化和打印精度的提升，此類材料有望在物聯網、人工智能與生物醫(yī)學工程中發(fā)揮更大價值！
