在現代電子設備不斷追求小型化、輕量化、可穿戴和可植入的趨勢下，柔性電子系統的能源問題日益凸顯。盡管納米技術推動了設備的小型化發展，但像可穿戴醫療設備和植入式器械等，依然面臨能源供應難題，頻繁充電或更換電池極為不便。從環境中收集能量成為解決這一問題的關鍵方向，其中，利用人體活動產生的生物機械能，如行走、呼吸、心跳等，因其清潔、可持續且取之不盡的特點備受關注，壓電納米發電機（PENG）則是實現機械能轉化為電能的重要技術路徑。由于傳統的鐵電陶瓷壓電性能優異，卻缺乏柔韌性；壓電聚合物雖柔韌性高，但壓電性較低，因而研發兼具高壓電性和出色柔韌性的材料成為科研重點。
為了解決這一問題，哈爾濱工業大學（深圳）前沿學部魏軍、陳祖煌團隊利用晶體取向調控和水刻蝕犧牲層技術解除襯底應力，在(111)取向的自支撐PbZr0.52Ti0.48O3單晶薄膜中獲得了585pm/V的高壓電系數，在單晶薄膜中實現了高壓電性和出色柔韌性。此外，基于該薄膜構建的納米發電機展現出令人矚目的性能：輸出功率密度創紀錄地達到63.5 mW/cm3，超過此前報道的基于多晶薄膜和聚合物復合材料的 PENG 設備；柔韌性極佳，應變?nèi)菹蕹^3.4%，能適應各種復雜的彎曲變形；機械穩定性優越，在超過60,000 次的循環測試中表現穩定，展現出良好的耐用性。該研究以題為“Ultrahigh-power-density flexible piezoelectric energy harvester based on freestanding ferroelectric oxide thin films”發表在最新一期《Nature Communications》上。

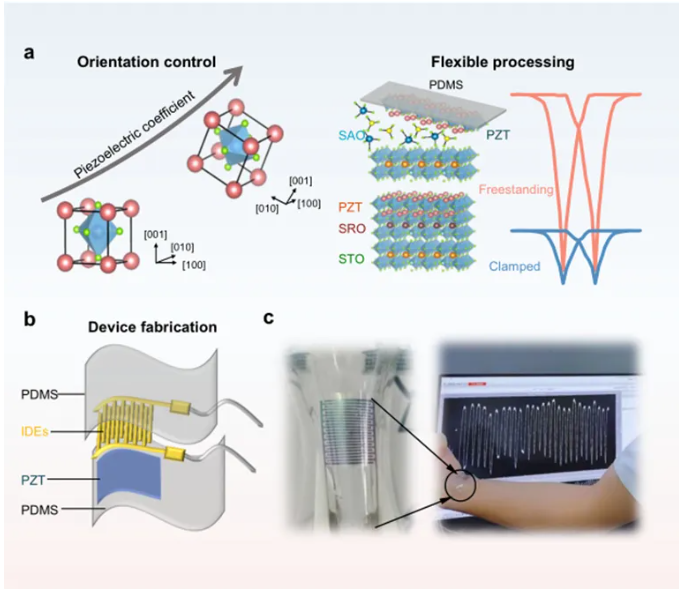

圖1.可視化呈現自支撐PZT薄膜的晶體去向調控策略與器件設計原理
這項研究工作中通過多種先進技術對自支撐 PZT 薄膜進行了全面深入的結構分析與極化翻轉動力學表征，并發現薄膜從襯底釋放后，晶格結構發生變化，向與體相類似的單斜相轉變，這一轉變顯著增強了介電和壓電響應。原子分辨率的高角度環形暗場掃描透射電子顯微鏡（HAADF-STEM）分析表明，自支撐薄膜的極化分布發生改變，極化矢量方向偏離<001> 方向，更多地分布在單斜相區域，進一步證實了結構變化對性能提升的關鍵作用。極化翻轉動力學發現自支撐薄膜在高電壓下極化翻轉由兩步變一步，極化翻轉速度變快，這進一步引起了材料壓電性的提高。

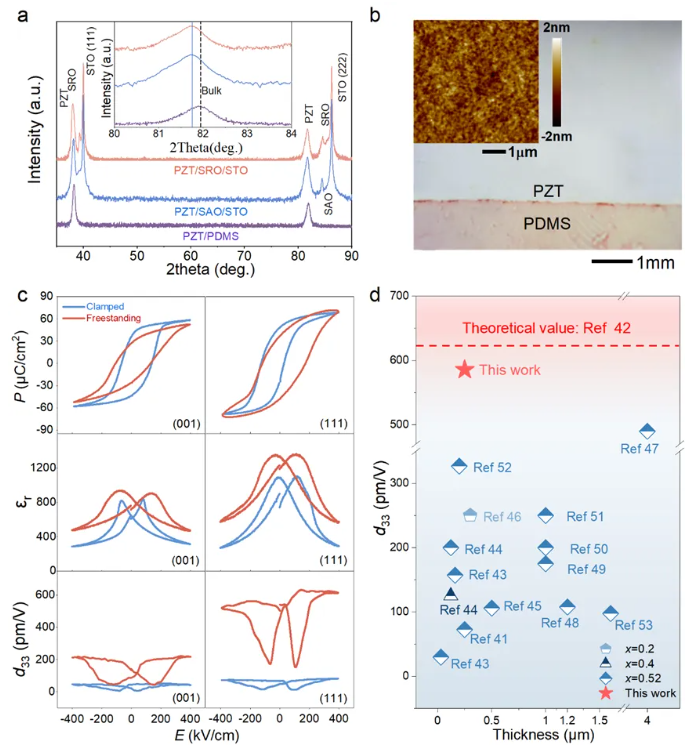

圖2. 剛性與自支撐PZT薄膜電學性能比較，自支撐薄膜獲得了壓電性恢復

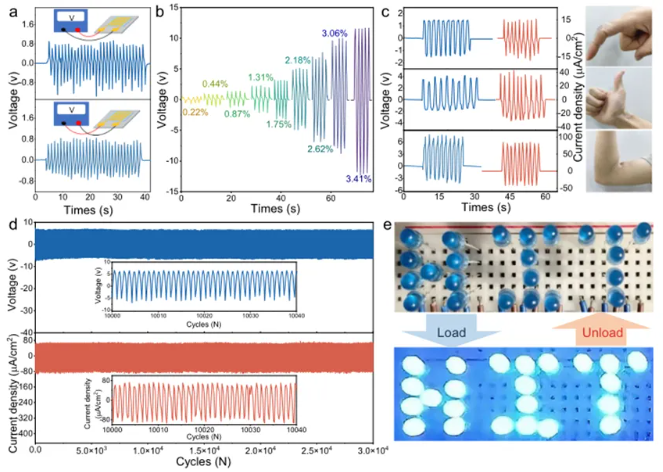

圖3. 基于(111)取向薄膜的柔性壓電能量收集器的電學性能
在 PENG 設備性能測試中，作者進行了多項實驗，通過切換極性測試，驗證了電信號源自壓電 PbZr0.52Ti0.48O3薄膜；系統改變彎曲角度，發現開路電壓隨應變率增加而升高。將設備附著在人體不同部位和機械設備進行動態信號測試時，在手指、手腕和肘部彎曲時均能穩定輸出電壓和電流信號，測試得到最大開路電壓可達 12V。此外，該設備的最大瞬時輸出功率密度達到 63.5 mW/cm3，超過了之前基于云母上生長的多晶 PZT 厚膜的PENG 設備，展現出強大的能量轉換能力。
總結：作者采用晶體去向調控結合水刻蝕犧牲層技術獲得兼?zhèn)涓邏弘娦院统錾犴g性的柔性自支撐PbZr0.52Ti0.48O3單晶薄膜，并基于此優異材料制備了具備優異輸出性能的柔性PENG。該研究成果不僅在基礎研究層面深化了對鐵電氧化物薄膜性能調控的理解，更在實際應用領域展現出巨大潛力。它為高性能柔性電子設備的發展開辟了新方向，有望推動可穿戴設備、便攜式電子設備以及植入式醫療設備等領域的變革性發展。
