在國家自然科學基金項目（批準號：12427801、12372016）等資助下，上海交通大學機械與動力工程學院張文明教授團隊在頻率梳非線性動力學領域取得進展。該成果于2025年3月14日以“自鎖頻、零相差的微機械頻率梳（Self-Injection Locked and Phase Offset-Free Micromechanical Frequency Combs）”為題發表在《物理評論快報》（Physical Review Letters）期刊。
光學頻率梳是光譜呈等間距“梳狀”分布的激光系統，在超精密時間、頻率計量領域具有高技術應用價值?；谖C(jī)電系統（MEMS）的非線性諧振器因其多波混頻和頻譜展寬，可用于構建振動頻譜呈等間距“梳狀”分布的機械頻率梳信號，且相較光學頻率梳具有芯片化、集成化等優勢。但是，目前機械頻率梳的力學設計還存在較大局限性。其一，微機械諧振器在遠離共振頻率時通常難以激發，導致其頻率梳信號的頻譜過窄、梳齒稀疏；其二，梳齒之間缺乏鎖頻機制，導致其頻率成分之間的抖動雜亂無序、時域信號穩定性差，嚴重制約了在精密時鐘和傳感領域的應用前景。
針對上述科學問題，上海交通大學研究團隊提出了基于強模態耦合和注入鎖定機制的力學設計方法，揭示了微機械頻率梳超寬頻譜、同步鎖頻的非線性動力學行為及性能影響規律。團隊突破了現有弱耦合MEMS傳感器的主流設計思路，設計了“平動-扭轉”強模態耦合支撐梁結構來大幅增強耦合強度，建立了耦合能量傳遞速率模型，揭示了其與頻率梳梳齒間隔的線性正相關關系，以此為基礎提出了寬頻譜微機械頻率梳。在實驗上，實現了多簇高次諧波頻率梳的激發，再通過相鄰簇梳齒之間的頻率調諧和逐漸對齊，發現了梳齒之間因注入鎖定而突然合并的動力學行為，從而引發自鎖頻機制和梳齒級聯。在鎖頻范圍內，揭示了頻率梳梳齒隨系統參數變化而同步有序變化，所有梳齒都鎖定為嚴格整數倍關系，梳齒頻率抖動量級、艾倫方差、相位噪聲都降低了1-2個數量級，實現了超10倍頻程的超連續寬譜、自鎖頻微機械頻率梳，且其時域信號具有恒定零相差。

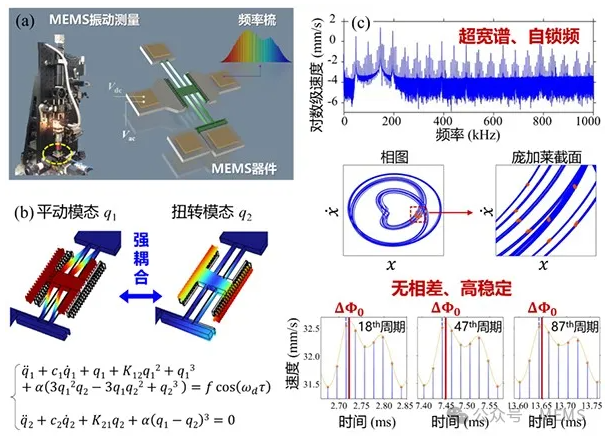

(a) 微機械頻率梳概念設計和測量方法示意圖；(b) 模態耦合機制及其非線性耦合動力學模型；(c) 微機械頻率梳超寬譜、自鎖頻、無相差、高穩定的動力學特征
該研究首次實現了自鎖頻、高穩定的寬譜微機械頻率梳，揭示了超寬譜級聯、超穩定頻率、超低相位噪聲、恒定零時域相差等豐富的動力學特性，對發展芯片級超精準時鐘、超精密傳感器都具有重要科學意義。
