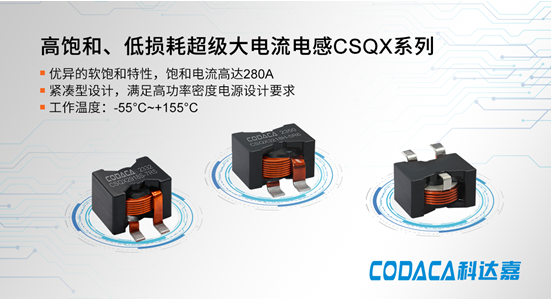

作為電路中重要的電子元件之一，電感所承受的瞬間峰值電流不能超過飽和電流值，否則會導致電感失去作用，從而影響電路及系統的穩定性。隨著電感在工業控制、汽車電子、新能源、大電流開關穩壓器等領域高功率設備中的廣泛應用，電感器需要應對更大電流的工作環境，這些領域?qū)﹄姼衅魈岢隽说蛽p耗、高飽和電流、高功率密度等需求。為此，科達嘉推出了具有優異軟飽和特性和低損耗的超級大電流電感CSQX系列。
1、產品概述
大電流電感CSQX系列采用科達嘉自主研制的金屬磁粉芯材料和扁平線圈繞組設計，具有極低的直流電阻和磁芯損耗，低溫升、高效率、高飽和，能夠長時間穩定工作于大電流應用場合。
CSQX系列主要特點如下：
● 大電流處理能力：具有優異的直流偏置特點，飽和電流高達280A，能夠滿足各種大電流應用場合的需求。
● 低損耗：采用金屬磁粉材料設計，有較低的磁損耗和電阻損耗，有助于提高系統的整體效率。
● 優異的溫度穩定性：CSQX系列具有良好的溫度穩定性，使得電感器在高溫環境下依然能夠保持穩定的電器性能。
● 緊湊型設計：通過優化結構和材料性能，CSQX系列大電流電感可以實現小型化設計，滿足現代電子設備對空間利用率的要求。
● 高可靠性：工作溫度范圍：-55℃～+155℃。
2、電氣特性

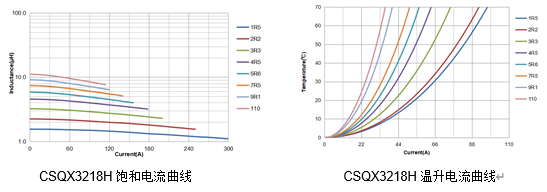

CSQX系列電感值范圍0.82～27.0μH，DCR 0.50～5.20mΩ，飽和電流27.0～280.0A，溫升電流17.00～75.0A。

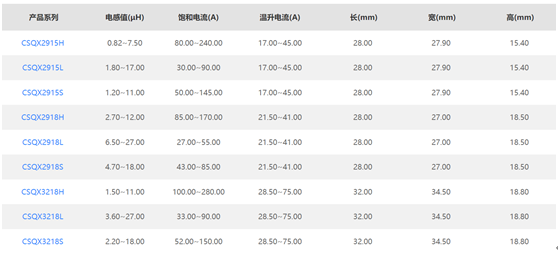

表一：CSQX系列電氣特性及產品尺寸
目前CSQX系列開發了3個封裝尺寸，分別為：28.0 x27.9 x 15.40(mm)、28.0*27.0*18.50(mm)、32.0*34.5*18.80(mm)，包含9個系列。產品型號中H、L、S分別對應高飽和電流、低直流電阻、標準性能三種電氣特性，可滿足客戶對電感器的不同性能需求。
3、相關產品
CSQX系列與科達嘉之前推出的CPQX系列屬于超級大電流電感同類產品。兩個系列均采用緊湊型設計，有效減少PCB安裝面積，提升電源功率密度。其中，CSQX系列采用貼片安裝方式，CPQX系列采用插件安裝方式。兩個系列電感核心材料相同，外觀尺寸相當。相較而言，CSQX系列電感器飽和電流和溫升電流特性更好，DCR可達更低。具體參見表二。

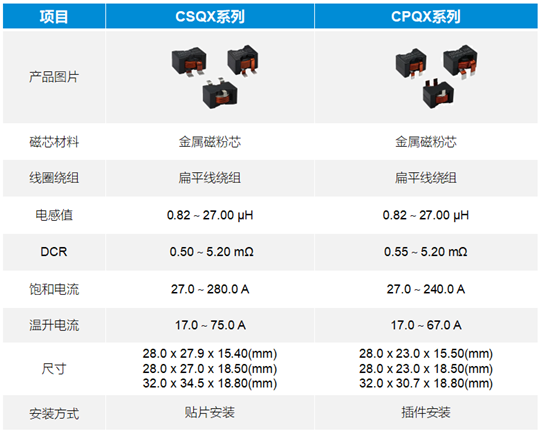

表二：CSQX與CPQX產品對比
4、應用領域
CSQX系列電感可廣泛應用于DC-DC轉換器、大電流開關穩壓器、工業控制、新能源等大功率方案設計中。
5、環保標準
產品符合RoHS、REACH、無鹵等環保要求。
6、生產情況
產品已批量生產，交期4-6周。
如需申請樣品或了解更多詳情，請訪問科達嘉官網或與銷售人員聯系。
