江蘇多維科技有限公司 (MultiDimension Technology Co., Ltd., MDT)基于TMR3110、TMR3109和TMR3081三款角度傳感器芯片，推出了高精度離軸編碼器應用方案。

芯片應用特點

采用單對極磁環；

芯片離軸擺放裝置；

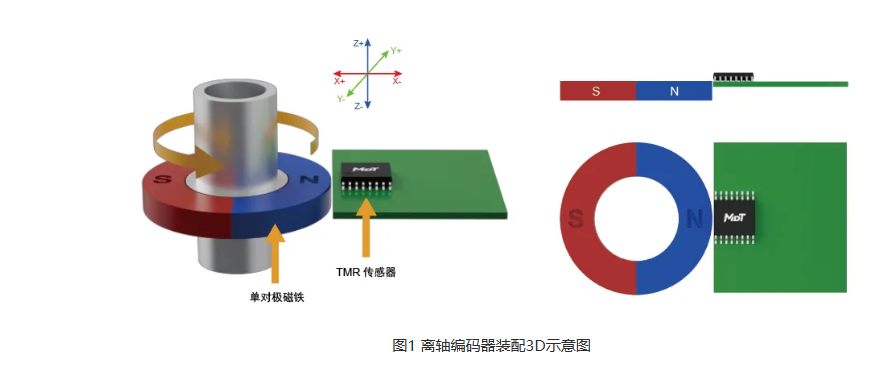

多維科技高精度離軸編碼器應用方案有三款結構尺寸已經驗證，具體的釹鐵硼N35SH磁環和方案芯片離軸裝配方案如下：
基準原點（單位：mm）
X = 0 磁環表面外環邊與PCB板TOP面?zhèn)冗呄嗲?br/>Y = 0 磁環中心和芯片中心在同一水平線上
Z = 0 磁環上表面表面與PCB板上表面齊平
結構尺寸一 （單位：mm）
磁環尺寸：18 × 10 × 2.5

磁環和芯片裝配位置：
X = -2 ~ -6
Y = 0 ~ ±4
Z = 0 ~ 4
結構尺寸二（單位：mm）
磁環尺寸：12 × 8 × 2.5
磁環和芯片裝配位置：
X = -2 ~ -4
Y = 0 ~ ±2
Z = 0 ~ 4
結構尺寸三（單位：mm）
磁環尺寸：15 × 8 × 6.5
磁環和芯片裝配位置：
X = -2 ~ -4
Y = 0 ~ ±6
Z = 0 ~ 4
TMR3109 / TMR3110芯片應用

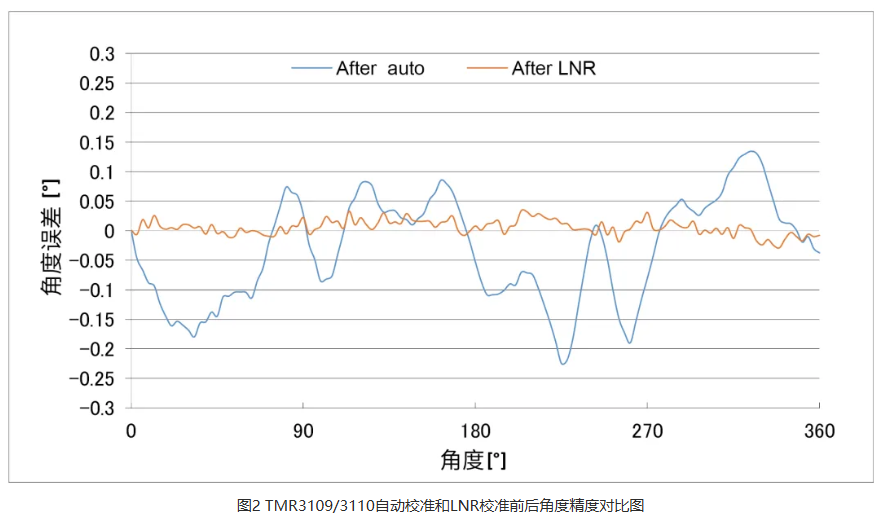

       多維科技高精度離軸編碼器應用方案采用TMR3109和TMR3110數字輸出的角度傳感器芯片，支持23 位 SPI 絕對角度輸出，ABZ增量、UVW 換相和脈寬調制信號 (PWM) 輸出，無需模數轉換電路和MCU端算法。TMR3109和TMR3110角度傳感器芯片自帶Auto自校準功能和LNR多點校準功能。通過Auto自校準功能，離軸方案的絕對角度精度可以達到±0.3°，通過LNR多點校準功能，絕對角度精度可達到±0.05°，詳見圖2。

TMR3081芯片應用

多維科技高精度離軸編碼器應用方案采用TMR3081角度傳感器芯片正余弦模擬電壓輸出的角度傳感器芯片，需要搭配模數轉換電路和MCU端算法。

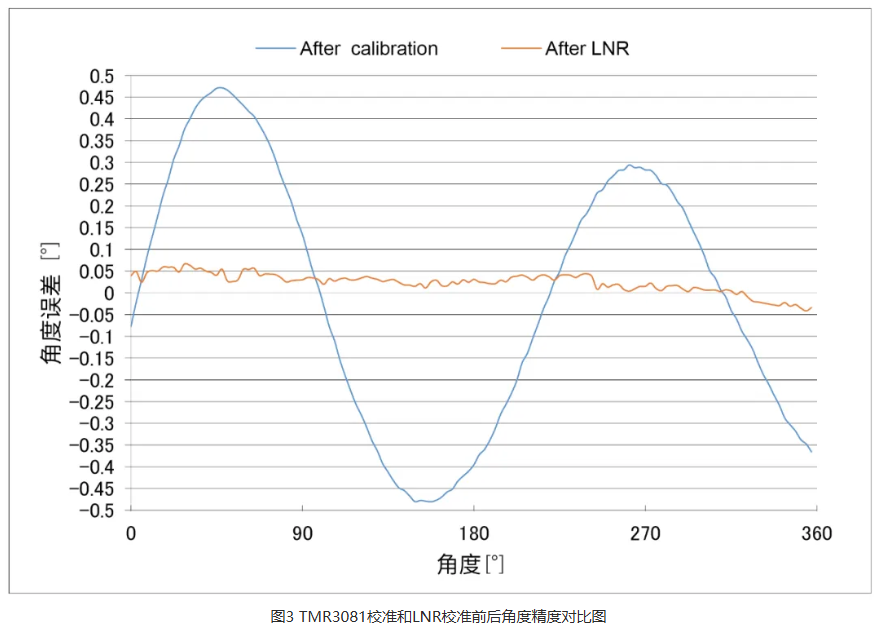

通過角度解算和校準算法，離軸方案的絕對角度精度可以達到±0.5°，通過多點LNR校準算法，絕對角度精度可達到±0.05°，詳見圖3。

注：相關數模轉換電路和校準算法，請聯系多維科技銷售人員，獲取TMR3081應用手冊。

芯片應用優勢

磁性編碼器用于檢測磁場變化，在灰塵、油污、水汽等環境下具有較強的耐受性。因此，適用于灰塵多的應用場景。離軸安裝的編碼器具有解放旋轉軸軸端的優點，編碼器整體可以做的更薄，也可以設計為中空軸?？梢詰?yīng)用在工業縫紉機的電機上，或帶有電磁制動的電機上。另外，如果將旋轉軸做成中空軸，可以從中空軸內部走線纜，可使用在加工機械的電機主軸及機械臂上。

多維科技（MDT）已為全球客戶穩定供貨xMR磁性傳感器產品十多年，芯片產品出貨量已超5億顆，最新推出的23位高速TMR磁性旋轉編碼器芯片TMR3109和TMR3110角度傳感器芯片在絕對角度精度、溫度穩定性、抗環境磁場干擾和響應速度等方面都有較為領先的優勢。

多維科技傾力打造的磁傳感器晶圓IDM模式制造平臺，經過十多年不斷地累積，高度整合了供應鏈資源，為向客戶穩定供貨和按時交貨提供了強有力的保證。多維科技為滿足客戶多元化的定制需要，將努力提供更多、更好的優質磁傳感器芯片產品。
