目前光聲成像（PAI）中用于探測超聲波的主流器件是基于壓電材料的超聲換能器，考慮到這類換能器的探測性能會隨器件尺寸的減小而大幅下降，科研者們近年來開始逐漸關注于小型化光學超聲傳感器的研究與開發。相較于傳統的壓電超聲換能器，這些小型化的光學超聲傳感器通常具備較寬的探測帶寬和與尺寸幾乎無關的高靈敏度，在推動更深和更高分辨率的PAI方面展現出了巨大的潛力。
針對該領域研究進展，中山大學、華東師范大學的研究團隊進行了綜述分析，簡要回顧了光學超聲傳感器的發展歷程，重點介紹了基于微型光學諧振腔的超聲傳感器以及并行尋址的最新方法，分析了光學超聲傳感器在光聲活體成像方面的應用進展，并對其未來發展進行了展望。相關研究內容以“小型化光學超聲傳感器及其在光聲成像中的應用進展”為題發表在《激光與光電子學進展》期刊上。
基于光學微諧振腔的光學超聲傳感器
近年來，微納加工工藝的發展使得具有高品質因數的微米甚至納米尺度的光學諧振腔成為可能。結合了微型光學諧振腔和光學干涉測量方法的光學超聲傳感器通常具有高靈敏度、微型化等優點。研究人員重點分析了三種基于不同微型光學諧振腔的光學超聲傳感器：法布里-珀羅諧振腔、π相移布拉格光柵諧振腔（π-BGs）和微環諧振器。早期的法布里-珀羅干涉儀將探測光束置于兩個平面鏡之間，由于超聲波的存在會改變諧振腔的光程，造成諧振腔的共振頻率隨之改變，因此通過記錄透射或反射光束的瞬態強度變化就能夠?qū)崿F(xiàn)超聲波信號的探測，目前基于該類光學干涉儀的超聲傳感器可以實現低至50 Pa的探測靈敏度和高達40 MHz的探測帶寬?；讦?BGs的光學超聲傳感器本質上是在光纖或波導上加工而成的一維諧振腔體。在這些微型諧振腔中，光被限制在比布拉格光柵物理尺寸更小的維度內。微環諧振腔具有高品質因子、微型化和光透明等優勢，迄今為止，文獻中已經報道了使用聚合物、硅，甚至硫化物等材料制備的基于微環的光學超聲傳感器。

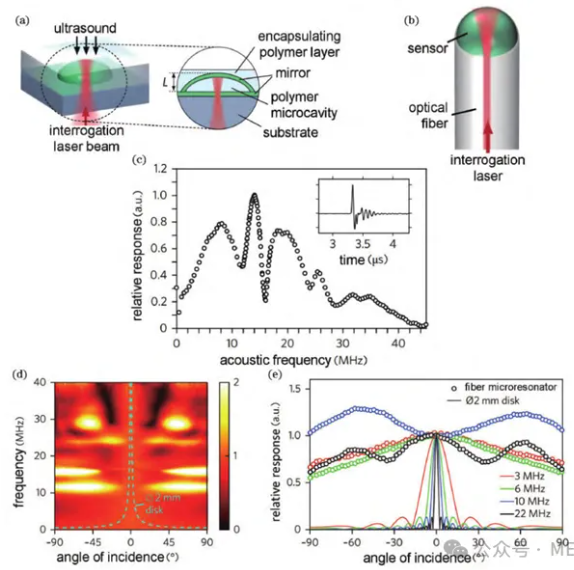

圖1 基于平凹光學諧振腔的超聲傳感器

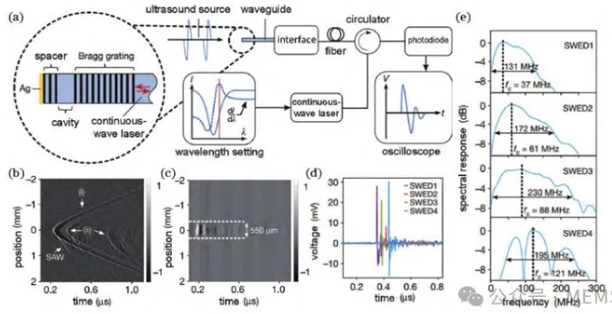

圖2 基于π-BGs的點狀硅波導標準檢測器（SWED）

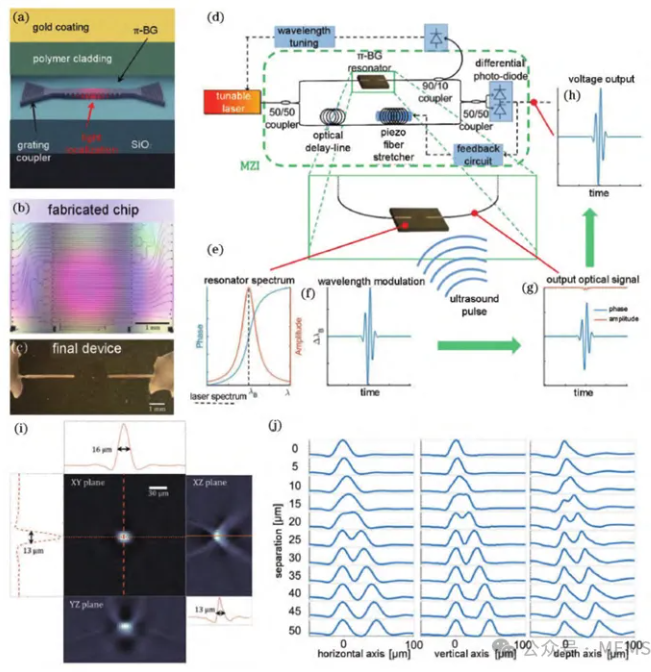

圖3 基于硅光體系的超聲探測器
大多數基于微型諧振腔的光學超聲傳感器都是單元素的，而在實際應用中多元素的傳感器陣列可以極大地提高成像速度、提升成像視場和接收角度。盡管法布里-珀羅干涉儀本身是一個二維傳感器陣列，但該類傳感器陣列的并行尋址通常涉及光電探測器陣列的使用，大幅增加了電路復雜性且容易造成信號串?dāng)_。類似地，基于光纖光學的探測器陣列也需要相當復雜的尋址系統。

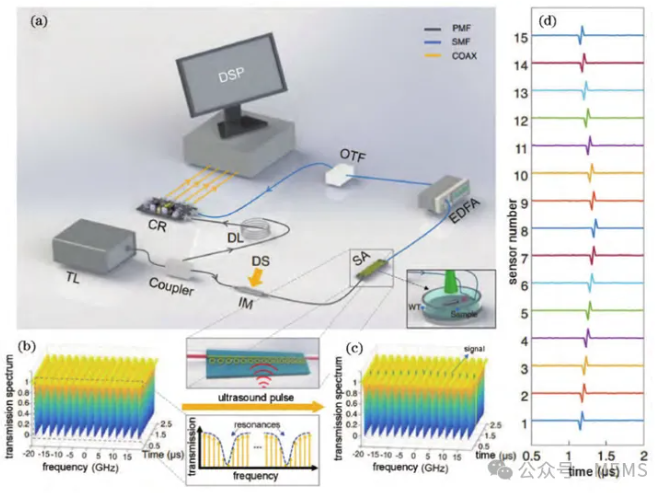

圖4 基于微環傳感器陣列的并行尋址原理
光學超聲傳感器的成像應用
憑借其卓越的性能，光學超聲傳感器已被初步用于PAI應用中，如在光聲顯微成像（PAM）及對光聲內窺鏡（PAE）中對單細胞、小鼠耳朵和小鼠大腦等進行高分辨率成像，以及在成像深度高達8 mm的深層生物組織中對活體斑馬魚全身的光聲計算斷層掃描成像（PACT）。

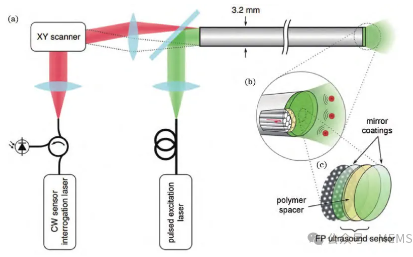

圖5 全光學前視PAE傳感器

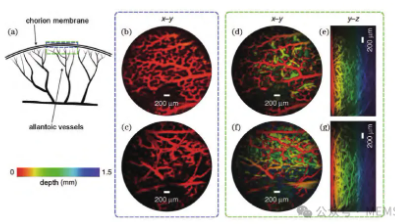

圖6 體外鴨胚的光聲圖像

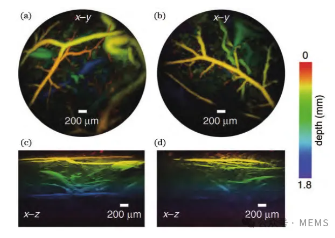

圖7 小鼠腹部皮膚微血管的光聲圖像

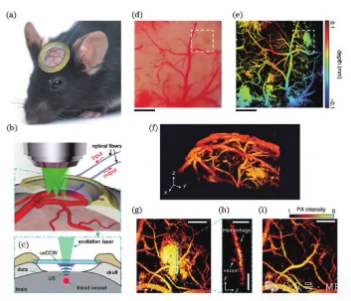

圖8 使用usCCW進行體內PAM皮質成像

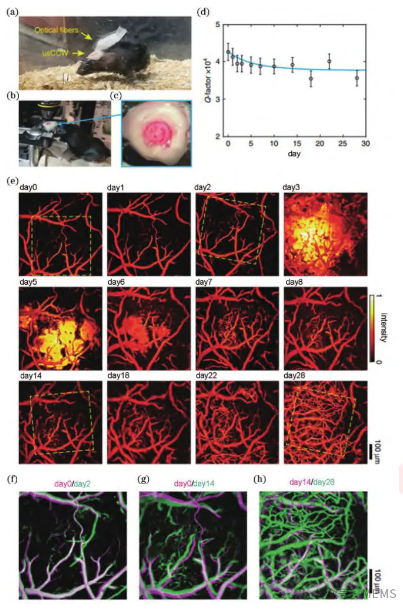

圖9 通過usCCW對皮質區域進行長期的PAM成像
研究展望
與壓電超聲傳感器相比，基于微型諧振腔的光學超聲傳感器的主要優勢在于保持微小尺寸的同時，而不犧牲靈敏度。然而，近期也有研究者們評論道，光學超聲傳感器目前所展現出來的性能優勢并不足以讓其在各個PAI領域都替代已商業化的壓電超聲傳感器。誠然，由于PAM成像深度較淺且多數時候僅需要單個傳感器，光學超聲傳感器的大帶寬優勢能夠通過提供更優的軸向分辨率而得到體現。然而，PACT通常需要使用傳感器陣列來實現高速成像，光學超聲傳感器在并行尋址方面的缺失和問題此時便展現出來。同時，PACT由于成像深度較深的原因僅需對低頻超聲波進行探測，光學超聲傳感器的大帶寬優勢此時顯得毫無用武之地。此外，由于超聲波的探測通常處于遠場，傳感器陣列中的元素只需跟超聲波遠場時的半波長相匹配，并沒有對于微米甚至納米尺度片上傳感器的需求。
當前，研究者們在光學超聲傳感器方面取得的創新成果已經開始不斷突破超聲波的探測極限，雖然仍然存在許多問題和不確定因素，但這些研究成果必將推動PAI在實現更深和更高分辨率成像方面取得重要進展。
