目前，聲表面波（SAW）技術已廣泛應用于通信系統、微流控、聲鑷、量子聲學和單電子控制等領域。值得一提的是，由于具有實現無線/無源操作和小型化設計的能力，SAW技術非常適合各種傳感應用。近年來，柔性或可彎曲SAW器件備受關注，因?yàn)榕c剛性和傳統器件相比，它們能夠提供更多新的應用場景。這些柔性SAW器件具有重量輕、生物相容性好、與物體表面的機械適配性可調等顯著特點，顯示了它們?cè)谇嫘盘?hào)監測方面的巨大潛力。在過去的十年中，人們開發了各種類型的柔性SAW器件，并在開發具有良好傳感性能的柔性物理/生化傳感器方面取得了重大進展。
柔性和可彎曲性是柔性SAW傳感器的兩個關鍵特性。然而，這些柔性SAW器件面臨的一個主要挑戰是，在不同的彎曲條件下（或在各種機械應變下），它們會出現明顯的頻率偏移或信號干擾，這主要是由于聲波速度的變化（聲彈性效應）和叉指換能器（IDT）的變形造成的。這些信號變化不是由目標傳感信息引起的，而是由與平面狀態相比的外加應變或變形引起的。這種應變引起的頻率偏移會強烈干擾目標傳感信號（例如紫外線（UV）信號、氣體分子信號或生物信號），導致這些柔性SAW傳感器的精度或穩定性降低。通常情況下，采用參考樣品可以減輕這種變形和彎曲應變的影響，但這種方法會使整個傳感平臺變得復雜。
在隨機彎曲條件下，通過機器學習對柔性SAW傳感器平臺進行一致性檢測
為了追求可靠而精確的柔性聲波傳感系統，來自湖南大學的研究團隊在之前的一項研究中采用了一種離軸設計，最大限度地降低了氮化鋁（AlN）/超薄玻璃基柔性SAW器件的彎曲應變效應。這種器件級設計方法可減輕彎曲應變引起的信號變化，從而提取出完全來自于預期監測參數的信號。然而，盡管這種方法很有效，但也有一定的局限性，例如對SAW器件的薄膜沉積質量、波長和薄膜厚度比有嚴格要求，從而阻礙了它的廣泛應用。因此，迫切需要新的方法來消除這些柔性SAW器件的彎曲應變引起的信號變化，并只獲得目標參數的監測信號。然而，目前針對這一挑戰的研究還很少。
為解決上述挑戰，近期，湖南大學研究團隊在之前研究的基礎上，開發了一種基于沉積在超薄柔性玻璃基板上的鋁鈧氮（AlScN）薄膜的柔性SAW傳感器，然后研究了應變和紫外線對柔性SAW器件傳感特性的影響。此外，研究人員還通過理論計算分析了彎曲應變對SAW器件性能的影響。

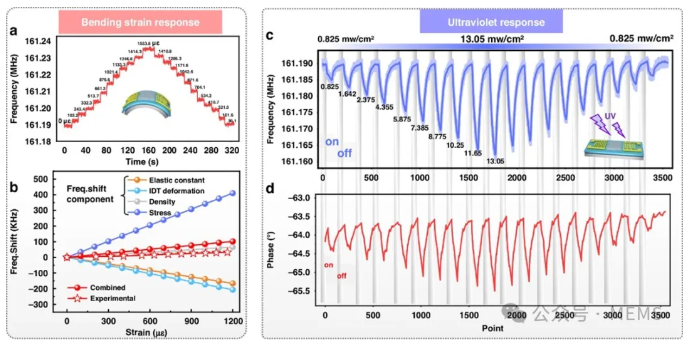

AlScN/玻璃基柔性SAW器件的彎曲變形和紫外線傳感特性

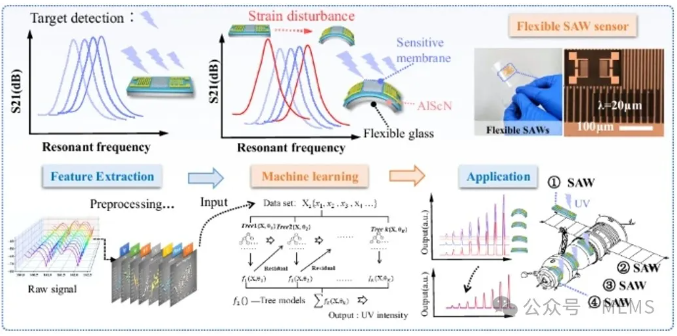

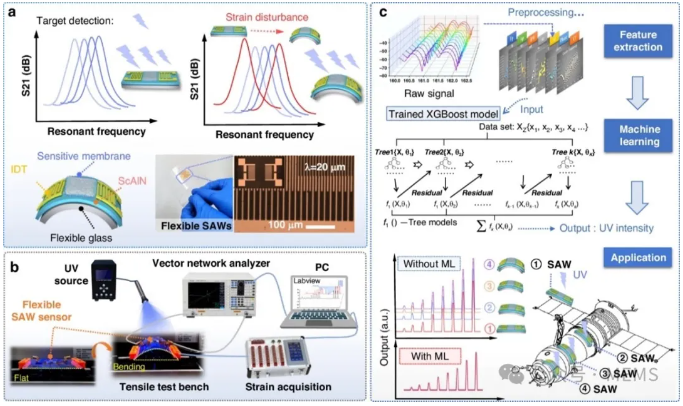

研究人員通過引入機器學習算法，建立了一個回歸模型，將SAW器件的響應信號特征與動態應變擾動下的目標敏感參數（例如本研究中的紫外線強度）相關聯。在此模型的基礎上構建了可以消除應變干擾的柔性SAW傳感平臺。

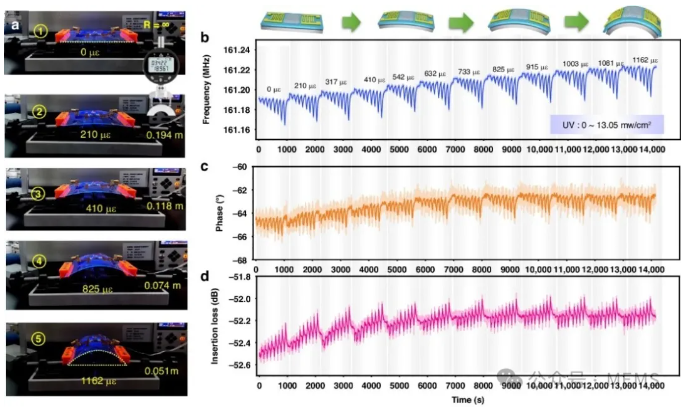

應變彎曲狀態下柔性SAW器件的紫外線傳感

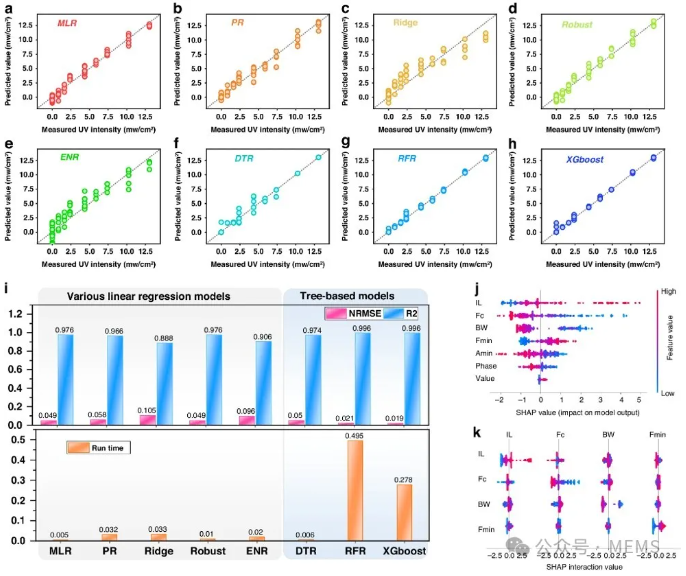

研究人員還比較了使用多種機器學習算法構建的模型的綜合預測性能，包括多元線性回歸（MLR）、多項式回歸（PR）、嶺回歸（Ridge）、穩健回歸（Robust）、彈性網絡回歸（ENR）、決策樹（DTR）、隨機森林（RFR）和極端梯度提升（XGBoost）。此外，研究人員還利用SHapley Additive exPlanations（SHAP）值來解釋和研究在各種動態應變條件下輸入特征變量模式對紫外線強度預測的影響。

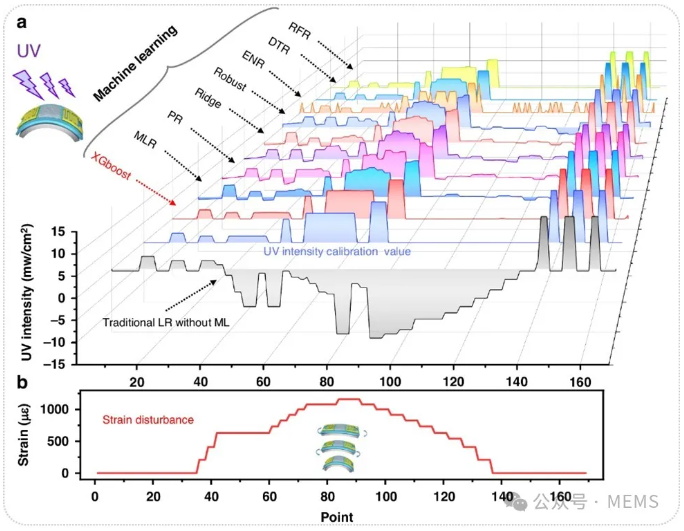

紫外線強度預測模型的綜合分析
最后，研究人員利用隨機選擇的驗證集驗證了該模型的通用性，在按比例縮小的航天器模型上進行了概念演示，并證明了不同曲面和平面的紫外線檢測結果的一致性。研究結果表明，研究人員開發的基于機器學習算法的柔性紫外線SAW傳感器為各種創新應用開辟了新途徑。例如，在航空航天應用中，紫外線傳感器可以戰略性地放置在飛機或衛星的曲面上，以監測紫外線輻射，這對于了解空間天氣效應和確保航天器材料的使用壽命至關重要。
動態應變下的紫外線強度預測

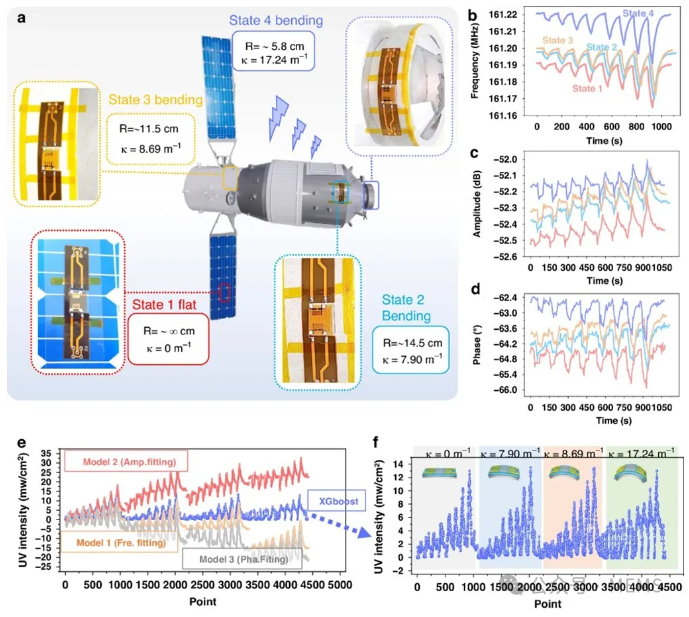

柔性SAW傳感應用的概念驗證
綜上所述，本研究在超薄柔性玻璃基底上制作了具有c軸優先取向的AlScN薄膜，并制作了柔性SAW傳感器，研究了柔性SAW器件的應變和紫外線傳感特性，并從理論上分析了彎曲或變形對紫外線傳感過程中頻率偏移的影響。此外，研究人員還提出了一種預測紫外線強度等目標參數的新策略，即利用機器學習算法建立響應信號特征與參數之間的回歸模型。這種策略有效地減少了動態彎曲應變對柔性SAW器件傳感性能的影響，從而能夠準確預測動態應變下的紫外線強度。結果表明，在0~1160 με的應變干擾下，基于XGBoost算法的模型具有最佳的紫外線（目標）預測性能，決定系數為0.996，歸一化均方根誤差為0.019。為了證明所提出的技術的潛在作用，研究人員隨機在航天器模型曲面的四個不同位置上粘貼了柔性SAW傳感器，包括平面狀態和曲率半徑分別為14.5 cm、11.5 cm和5.8 cm的三個曲面。在隨機彎曲的條件下，柔性SAW傳感器表現出高度可靠和穩定的紫外線傳感性能，與在平面上獲得的數據相比，最大相對誤差僅為3.1%。
總而言之，這項研究為柔性SAW傳感器實現可靠、一致的高精度傳感提供了有效的解決方案，避免了應變或變形干擾。相關研究成果以“Achieving consistency of flexible surface acoustic wave sensors with artificial intelligence”為題發表在Microsystems & Nanoengineering期刊上。
