中醫脈診是一種獨特的診斷方法，在大量臨床實踐中展示了簡便、有效且無創的特點。然而，中醫脈診過程很大程度上依賴于醫生的主觀感覺和實踐經驗，因此很難統一診斷標準。這大大增加了新手掌握脈診技術的難度。這些挑戰也導致人們對中醫脈診在實際應用中的準確性和客觀性持懷疑態度。將傳統脈診中抽象的個人感覺與現代醫學數據平臺相結合，仍是傳統脈診與現代醫學體系協同發展的重大挑戰。
通過傳感器和自動控制方法的應用，可以實現脈診過程的數字化和儀器化。脈搏波信號采集是數字脈診研究的第一步。目前，已有研究提出了各種以數字方式采集脈搏波信號的方案。最初的研究主要采用復雜笨重的剛性傳感裝置。這些傳感裝置無法緊貼皮膚，因此在采集過程中容易受到外界干擾，也不方便靈活地采集脈搏波信號。隨著柔性傳感技術的發展，研究人員轉而使用柔性壓力傳感器或傳感器陣列來取代傳統的剛性傳感器，以檢測皮膚表面的脈搏波。這些柔性壓力傳感器設計簡單，靈敏度更高，緩解了傳感器與皮膚貼合以及數據采集過程中的環境干擾問題。然而，現有大部分相關研究都主要集中于提高信號捕捉效率以及開發創新的傳感機制。此外，用于連接傳感單元、信號處理和顯示設備的有線連接也阻礙了完全集成系統的開發。
將高靈敏傳感器、信號采集和處理電路集成到一個緊湊便攜的設計中，仍然是一項重大挑戰。尤其是中醫脈診，專家可以通過改變指尖壓力，進而改變指尖敏感神經元與血管壁機械波之間的耦合度，實現對脈搏波信息的感知。然而，此前很少有研究探討將主動壓力單元集成到可穿戴脈搏傳感系統中。
中國海洋大學、廈門大學、中國空間技術研究院的研究人員在Microsystems & Nanoengineering期刊上發表了一篇題為“Wearable multichannel-active pressurized pulse sensing platform”的論文，介紹了一種基于中醫脈診方法，集成主動加壓功能的可穿戴脈搏波傳感平臺。該系統是一種用于人體脈搏監測的腕帶，包括一個用于波形顯示和在手機上存儲數據的移動應用程序。系統采用柔性壓力傳感器、微型氣囊加壓和自動加壓控制程序，可模擬中醫壓脈過程，采集從低壓到高壓（0-50 kPa）的腕部脈搏波形。其壓力傳感單元采用離子敏感材料作為感知層，具有良好的靈敏度（460.1 kPa?1）、線性度（R2 > 0.999）和穩定性（12000次壓力循環）。憑借整個平臺的數字化和穩定性，可有效減少采集誤差，提高每次脈搏診斷結果（脈搏采集壓力和相應的脈搏波形）的可量化性和準確性。此外，與其它可穿戴脈搏波傳感設備相比，該研究成果集成了脈搏傳感單元、壓力控制單元、數據處理單元和顯示單元，解決了可穿戴脈搏傳感設備的主動加壓問題，并可通過脈搏波幅從低壓到高壓的變化來評估與血壓（BP）相關的健康狀況，有助于推廣可穿戴脈搏監測應用。

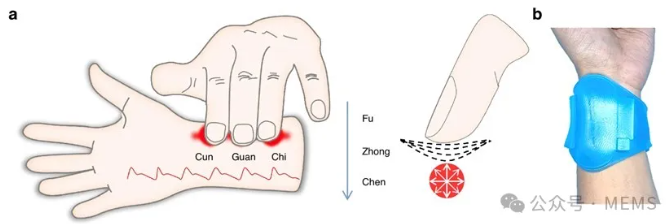

（a）中醫脈診方法示意圖；（b）佩戴在使用者腕關節上的無線腕帶

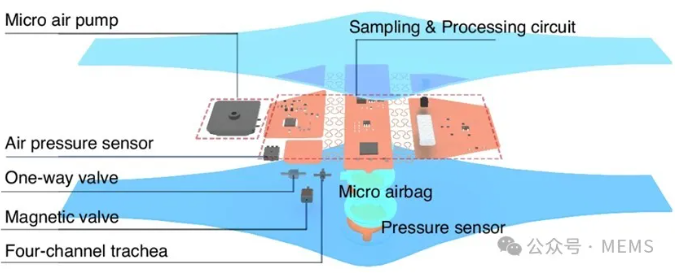

傳感器系統整體結構設計圖
壓力傳感器整體結構設計圖
理想的脈搏數字化采集，應盡量減少人工干預，提高自動化程度。本研究應用中醫脈診理論重點聚焦了脈搏波信號采集，開發了一種柔性集成可穿戴主動加壓脈搏傳感平臺。該系統集成了一個柔性電阻式壓力傳感器（S=460.1 kPa?1，12000次壓力循環）和一個主動加壓控制單元（0-50 kPa）。該系統便于攜帶，克服了使用單獨柔性傳感器裝置而沒有集成信號處理或主動加壓裝置的局限性。該設備可準確檢測并記錄與三個脈搏位置（寸、關、尺）相對應的多個壓力梯度的脈搏信號。整個脈搏采集過程由預設的內置程序控制，將無法量化的主觀感覺轉換為數字信號，提高了脈搏診斷的自動化水平，實現了脈搏波數據的實時連續采集和可視化。這項成果解決了中醫脈診數據采集過程的數字化和標準化問題，對于減少中醫脈診過程中的主觀性和個體差異具有重要意義。

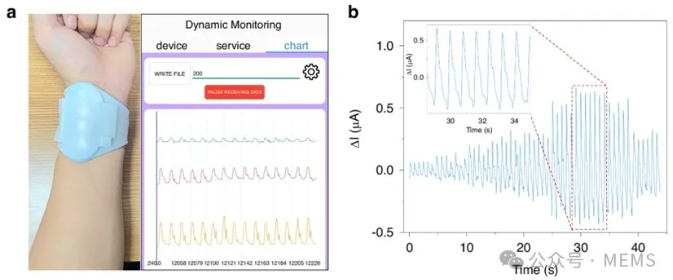

（a）左圖為使用者佩戴脈搏波傳感器，右圖為移動設備顯示界面；（b）9種不同靜壓下的脈搏波變化
此外，研究人員還提取了外部壓力逐漸增加時脈搏振幅變化的相關參數，并構建了基于反向傳播神經網絡的血壓預測模型。該模型將測試的脈搏數據與機器學習模型相結合，實現了精確的血壓預測。血壓預測結果符合AAMI國際血壓測量標準。利用脈搏波預測血壓擴大了脈搏數據的可用性。隨著樣本數據的增加和數據分析策略的優化，這項研究成果有望在血壓監測、健康監測、早期診斷和遠程醫療方面發揮關鍵作用。
