神經損傷會導致其支配的肌肉組織萎縮和變性，從而引起相關運動功能的缺陷。組織工程支架治療神經損傷是學界前沿的治療策略，取得了較好的進展?；诮M織工程支架治療的過程中，運動功能恢復狀態的監測對于評估治療效果和調整治療方案至關重要。目前，評估神經損傷后運動功能的主要方法是測量肌電信號，這種測量方式通常需要連接肌電電極和記錄裝置，導致患者使用十分不便。因此，開發一種可以伴隨神經修復全過程的長期、便捷的運動功能實時評估傳感體系對于神經修復治療具有重要的輔助意義。
為解決上述問題，近期，中國科學院北京納米能源與系統研究所李舟教授團隊開發了一種具有良好生物降解性和生物相容性的植入式左旋聚乳酸（PLLA）/鈦酸鋇（BTO）壓電傳感器（PBPS），用于實時評估神經損傷后的運動功能恢復。這一傳感器由全可降解的材料制備而成，可以在外周神經修復的治療性的組織工程支架植入的同時植入，并且可以隨著治療過程逐漸降解，避免二次手術取出的風險。另外，PBPS與信號無線傳輸模塊的集成可以打破傳感時間和空間的限制，實現大鼠運動功能的實時便攜式評估。

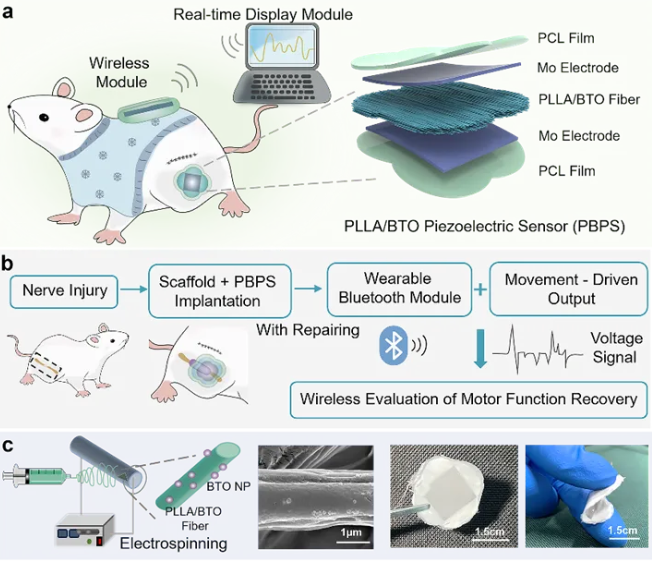

圖1 PBPS的結構示意圖和工作流程圖
具體而言，研究人員設計了一種植入式PBPS運動傳感器，圓弧花瓣形狀設計使其與組織有良好的適形性，在感受力學作用時更加靈敏。通過將BTO納米顆粒摻雜到PLLA納米纖維中，增加了材料在多方向的壓電效應，實現了材料整體的壓電性能提升。PBPS的最大輸出電壓（Vmax）可以達到1.8 V，最大輸出電流（Imax）約為30 nA，呈現出良好的力-電響應關系，線性度達到0.9445。此外，研究人員構建PBPS的所有核心單元（PLLA/BTO膜、聚己內酯（PCL）膜和鉬（Mo）電極）都是生物可降解材料，且具有良好的細胞、血液和組織相容性。
在大鼠坐骨神經損傷模型中，隨著修復過程的進展，PBPS傳感器的輸出信號逐漸增加，與傳統的肌電圖測試信號具有相似的響應型，表明PBPS具備評估神經損傷后運動功能恢復情況的能力。利用短時傅立葉變換對測試信號的一部分進行時頻分析的結果表明EMG信號和PBPS信號在時頻響應上表現出良好的一致性，這進一步證明了基于PBPS的傳感系統可以在神經損傷后的運動功能恢復評估中發揮類似于肌電評估的作用。最后，通過將PBPS與無線傳輸模塊和移動終端相結合，可以將大鼠運動過程中通過PBPS產生的電信號無線傳輸?shù)揭苿咏K端，實現對坐骨神經損傷后大鼠模型運動功能實時監測與評估。

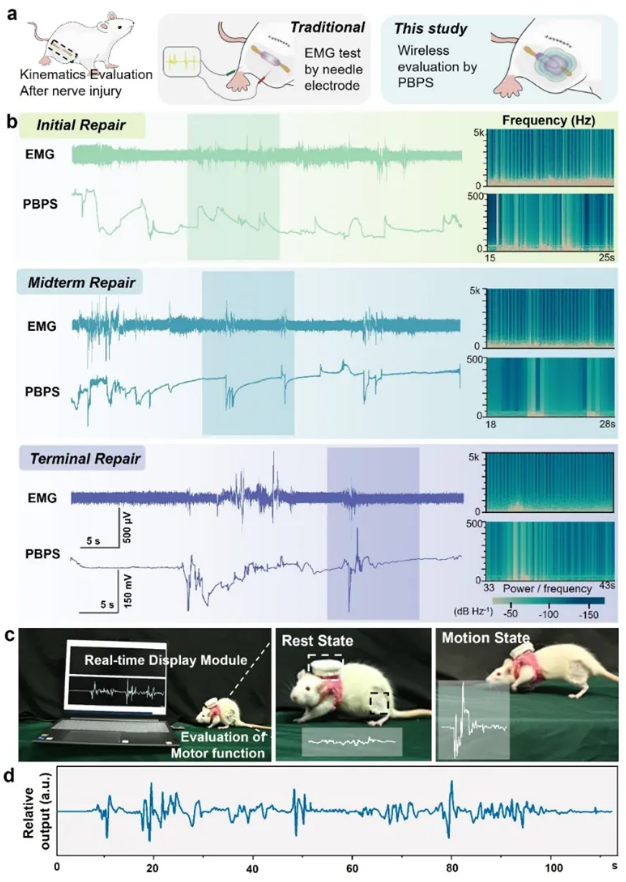

圖2 體內運動狀態傳感評估
中國科學院北京納米能源與系統研究所李舟教授、北京航空航天大學劉卓副教授以及國家納米科學中心胥玲玲博士為該論文的共同通訊作者。中國科學院北京納米能源與系統研究所博士生單義珠為該論文的第一作者。相關工作以“A biodegradable piezoelectric sensor for real-time evaluation of the motor function recovery after nerve injury”為題發表在Advanced Functional Materials期刊上。
論文鏈接：
https://doi.org/10.1002/adfm.202400295
