隨著汽車電子對 DC-DC 轉換器提出了更高功率密度，更高轉換效率設計的需求，功率電感需要具備更高的飽和電流，更低的直流損耗和更強的抗干擾能力，并能在持續高溫工作環境下保持電流和電壓的穩定性，確保轉換器和負載免受損害。

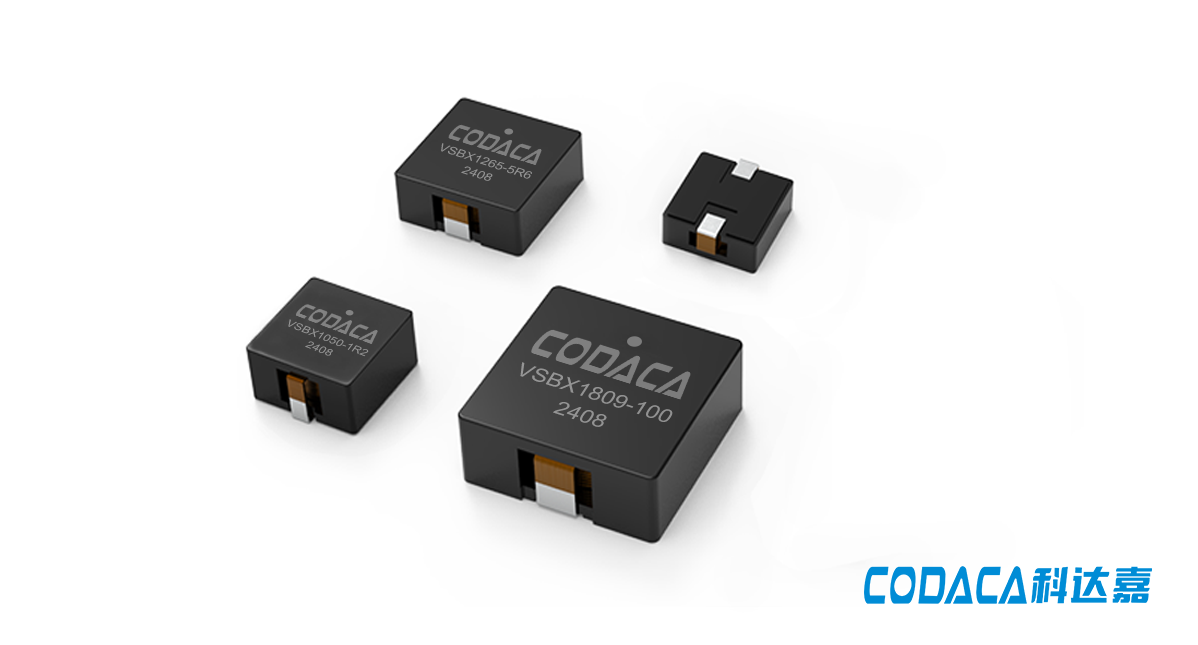

科達嘉推出車規級大電流電感VSBX系列
科達嘉作為業界領先的大電流電感、一體成型電感專業制造商，針對汽車電子對功率電感的需求，推出了緊湊型車規級磁屏蔽大電流電感VSBX系列。
VSBX系列包括VSBX1050、VSBX1265、VSBX1809三個系列，產品尺寸分為11.20*10.70*5.00mm,14.00*13.30*6.50mm,19.30*18.70*9.30mm。VSBX系列電感值范圍0.72~28.00μH, DCR范圍1.00~22.5mΩ,飽和電流8.50~62.00A，溫升電流6.20~36.00A。

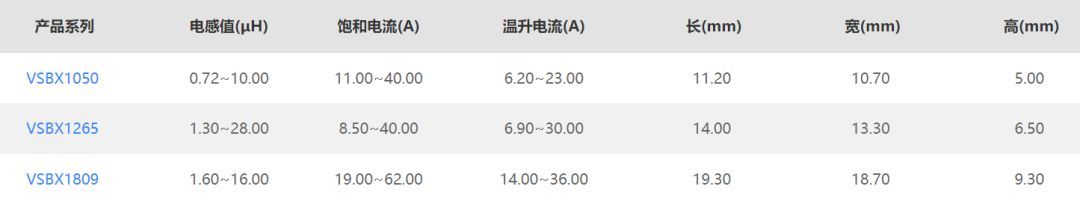

表一：VSBX系列產品規格及尺寸
產品特點
車規級大電流電感VSBX系列具有以下特點。
1、 優異的直流偏置能力，能承受更大的沖擊電流
VSBX系列采用高Bs磁芯材料設計，具備優秀的直流偏置能力，出色的抗飽和能力可以承受更大的沖擊電流，確保轉換器轉換效率和負載免受損害。
2、低直流損耗，承載更大的持續工作電流
采用扁平線繞組設計，有效增加了磁芯窗口利用率，DCR得到明顯降低，相比同尺寸功率電感降低了20-30%，有效降低了功率電感的直流損耗，提升轉換效率，降低轉換器的發熱量。
3、小體積、緊湊設計封裝，滿足高密度安裝需求
扁平線繞組減小了線圈匝間間隙，產品結構更加緊湊，適合各種需要高密度安裝的方案設計需求。
4、磁屏蔽結構，抗干擾能力強
采用磁屏蔽結構設計，減少電感漏磁，降低電磁干擾，同時也降低轉換器噪聲。
5、適用于寬溫環境，高穩定性
VSBX系列在100℃的高溫條件下，電感值的變化量不超過2.0%，飽和電流變化率不超過3.0%。具備優秀的溫度穩定性，可確保轉換器在各種復雜的環境下保持工作的穩定和可靠。
6、通過AEC-Q200實驗認證，高可靠性
VSBX系列通過AEC-Q200 G0標準測試，并能提供權威可靠性檢測報告。產品可在-55℃~+155℃的工作溫度下正常穩定運行，具有高可靠性能，適合車載應用。
應用環境
VSBX系列可廣泛應用于DC-DC轉換器、汽車車燈、LED驅動、汽車BMS系統、電機控制系統等大功率方案設計中。
環保標準
產品符合RoHS、REACH、無鹵等環保要求。
生產情況
產品已批量生產，交期2-4周。
