中科微感近期推出了新一代MEMS基金屬氧化物半導體原理的TVOC傳感器，采用納米級別膜層沉積工藝，在納米敏感材料和薄膜上進行特殊優化工藝，并采用最新一代LGA封裝，使得傳感器相較上一代TVOC產品具有更高的一致性、穩定性和靈敏性的特點，改善了上一代傳感器在高污染環境中，其阻值容易漂移的問題，提升了傳感器本身的抗硅中毒性能。
TVOC是什么？
TVOC，即總揮發性有機化合物（Total Volatile Organic Compounds），是指室溫下飽和蒸氣壓超過了133.32 Pa的有機物，其沸點在50℃至250℃，在常溫下可以蒸發的形式存在于空氣中，它的毒性、刺激性、致癌性和特殊的氣味性，會影響皮膚和黏膜，對人體產生急性損害。世界衛生組織、美國國家科學院/國家研究理事會（NAS/NRC）等機構一直強調TVOC是一類重要的空氣污染物。
中科微感推出高性能TVOC傳感器
中科微感近期推出了新一代MEMS基金屬氧化物半導體原理的TVOC傳感器，采用納米級別膜層沉積工藝，在納米敏感材料和薄膜上進行特殊優化工藝，并采用最新一代LGA封裝，使得傳感器相較上一代TVOC產品具有更高的一致性、穩定性和靈敏性的特點，改善了上一代傳感器在高污染環境中，其阻值容易漂移的問題，提升了傳感器本身的抗硅中毒性能。
中科微感提供的CM-A3012S傳感器模組可檢測0.1-500 ppm范圍內的TVOC濃度，滿足不同場景的需求。本傳感器可嵌入各種與空氣中TVOC濃度相關的儀器儀表或環境改善設備，為其提供及時準確的濃度數據，且檢測過程操作方便、測量準確、工作可靠，無需重新標定。
產品性能參數
響應性

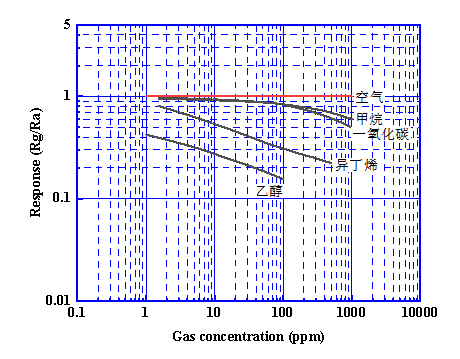

下圖所示為我司敏感材料對該氣體的響應性曲線，均在我公司的標準試驗條件下測出。
縱坐標表示傳感器電阻比 Rg/Ra，Rg與Ra的定義如下：
Rg = 各種濃度氣體中的傳感器電阻值
Ra = 潔凈空氣中的傳感器電阻值
如上圖所示，本系列傳感器對10 ppm異丁烯的響應性均達到2倍以上。
溫濕度測試
下圖所示為我司敏感材料溫濕度特性曲線，均在我公司的標準試驗條件下測出。
縱坐標表示傳感器電阻比 Rg/Ra，Rg與Ra的定義如下：
Rg = 各種溫濕度潔凈空氣中的傳感器電阻值
Ra = 20 ℃ 50% RH潔凈空氣中的傳感器電阻值
耐硅中毒

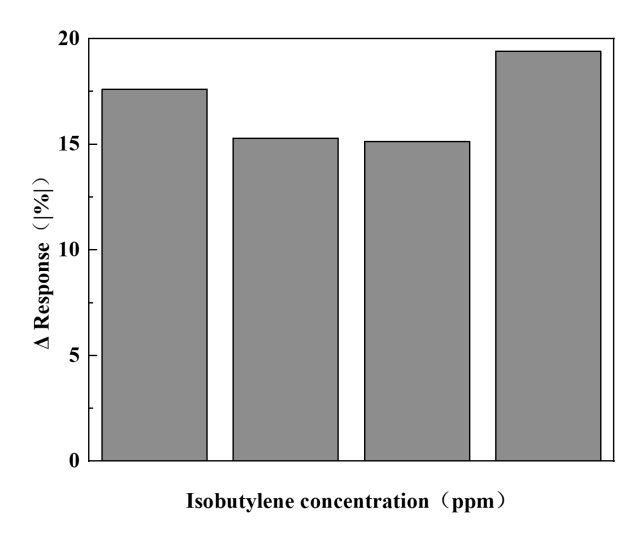

下圖所示為我司敏感材料對20 ppm六甲基二硅醚40小時的耐受性，4顆樣品均在我公司的標準試驗條件下測出?？v坐標表示耐硅前后靈敏度漂移Δ response，Δ response定義如下：
Δ response =（耐硅后靈敏度-耐硅前靈敏度）/耐硅前靈敏度*100%
耐硅靈敏度偏差優異低于20%的測試標準，表現優異。

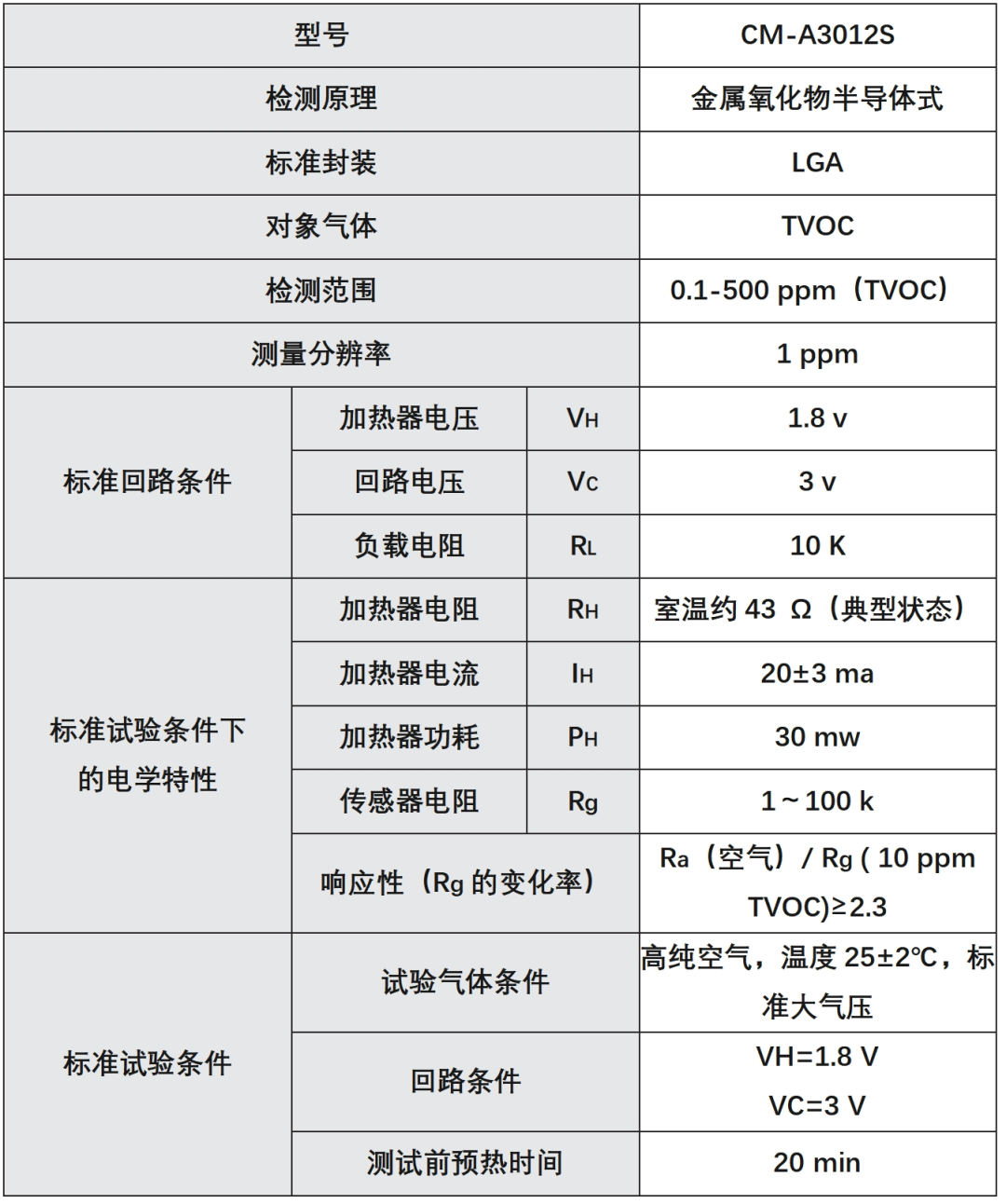

技術參數

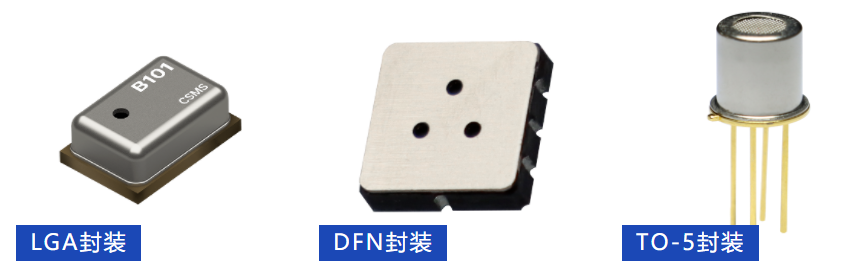

封裝形式
根據不同客戶需求，中科微感為客戶提供三種封裝形式：
產品尺寸：

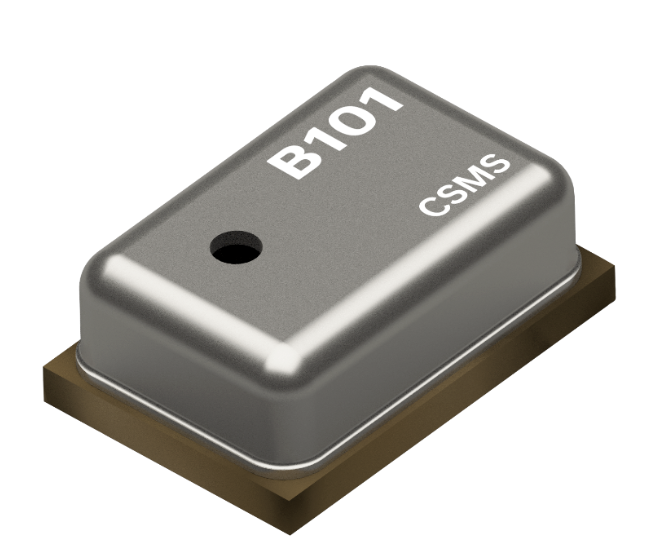

LGA封裝：長2.75 * 寬1.85 * 高1.03（單位：毫米）
DFN封裝：長5 * 寬5 * 高1.04（單位：毫米）
TO-5封裝：直徑9.2 * 高18.4（單位：毫米）
TVOC傳感器應用場景
智能家居
TVOC已成為室內空氣質量（IAQ）評估中的重要指標。它可以對皮膚和黏膜造成傷害，并可能導致急性損傷和免疫系統失調。高性能TVOC傳感器能憑借其小體積被集成在各類智能家居中，根據不同需求，能夠有不同量程的TVOC傳感器供選擇，實現對整體家庭空氣質量環境的監管。
環?；?/p>
在制藥、農藥、涂料等環?；ば袠I(yè)，對TVOC的排放需要進行嚴格監控。由于VOCs具有高揮發性，涉及的行業廣泛，排放源眾多，呈現出無組織排放的明顯特征。大量大規模且廣泛分布的企業尚未采取有效的管控措施，導致企業自行監測的質量普遍較低。同時，點位設置存在不合理、采樣方式不規范、監測時段代表性不強等問題，缺乏現場快速檢測等有效手段。
大氣質量檢測
中科微感的半導體傳感器解決方案為物聯網系統提供了一種創新的個性化實現。我們的最新一代金屬氧化物半導體氣體傳感器能夠準確測量氣味和污染物的相對濃度，包括揮發性有機化合物（TVOC）。

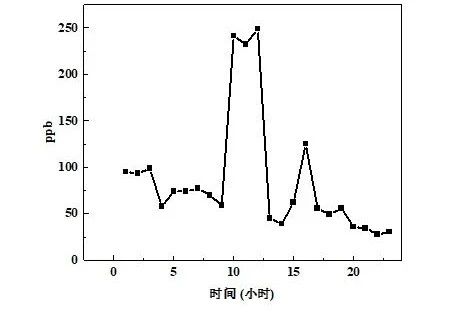

中科微感氣體模組測試數據

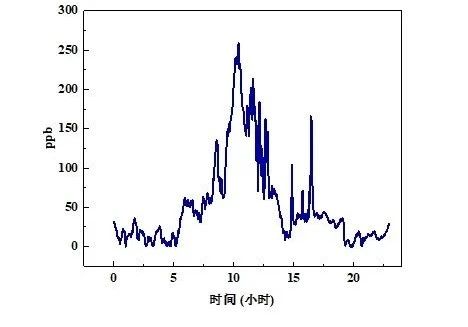

質譜儀測試數據
上圖為中科微感TVOC檢測模組與質譜儀在大氣環境的對比測試數據趨勢。
車內空氣質量檢測
車內的有害氣體主要來自兩方面：一是車內飾品，如皮革、毯子、橡膠（腳墊）等，它們?cè)谥圃爝^程中大量使用化學用品，釋放出TVOC和甲醛等有害物質。二是車輛本身，例如隔音棉，其通常與PP填充料、PU發泡材料等一同使用，廣泛分布在車廂底部、車身門板和前圍件中。在高溫條件下，這些材料可能釋放出大量的TVOC，導致車內濃度升高，產生異味。因此，關注和控制汽車內有害氣體是保障乘車環境健康的重要一環。中科微感TVOC傳感器能通過精準測量TVOC濃度，為車內環境安全保駕護航。
