壓力傳感器是一種把壓力信號轉換為電信號的換能器，是微系統世界里第一個出現的商用MEMS器件，被廣泛地應用于消費電子、汽車電子、工業控制、生物醫療、航天航空和國防領域。根據壓力類型，壓力傳感器可分為表壓、差壓和絕壓三大類；根據核心材料，壓力傳感器可分為硅、陶瓷、金屬、石墨烯、高分子聚合物等類型；根據工作原理，壓力傳感器可分為壓阻式、電容式、壓電式、離電式和諧振式等類型。
微型絕壓傳感器在運動場景中的應用
在運動中，尤其是爬山和潛水活動，用戶常常需要檢測實時的海拔高度和潛水深度，目前市面上大部分手表和手環對于以上兩個功能是獨立分布的，對于既能測量海拔高度和潛水深度集成為一顆的器件仍較為空白，測試海拔用的低量程高精度，測試潛水用到的是高量程，主要難點是一般器件很難在高量程的前提下保存高精度。敏芯股份作為MEMS技術平臺型企業，從MEMS、ASIC設計以及合理的算法公式實現了高量程高精度和海拔潛水二合一傳感器應用。
傳統的測量海拔的運動手表，大部分使用的是傳統的LGA封裝，在整機表面貼防水透氣膜，器件本身不具備防水的功能，敏芯的MSPC600-ADSX采用復雜模具多次成型的方式加工成煙囪狀的容納腔，內部灌封防水膠，使器件在保存高精度的前提下，擁有10ATM以上的防水功能。
海拔的計算公式如下：
H=44300*(1- (P/P0)^(1/5.256) )
式中：H——海拔高度，P0=大氣壓（實時更新） P=用戶環境氣壓
潛水的計算公式如下（參考）：
H=P/ρg
式中：H——水深，P=用戶環境氣壓，ρ=水的密度，g=加速度常數
敏芯股份擁有豐富的產品型號選擇，包括絕壓不防水、麥克風&絕壓不防水、差壓防水、絕壓防水等類型，適用于手機、無人機、穿戴、手表/手環、運動手表等眾多終端智能產品。

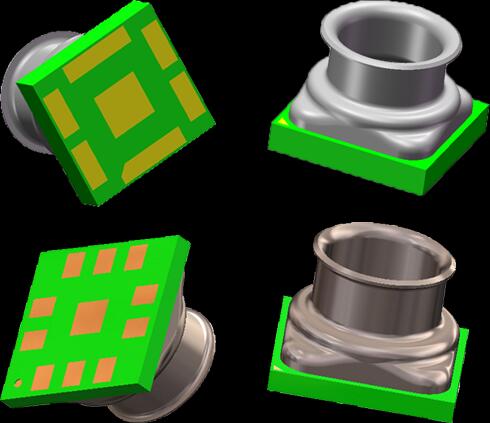

敏芯股份的MSPC600-GDSX擁有兩種Pad分布，一種是7Pin，一種11Pin，可以滿足多種終端使用模板。
器件特征參數：
外形封裝尺寸：
2.7*2.7*1.94mm （7Pin）
2.7*2.7*1.77mm （11Pin）
量程范圍：30-600Kpa
壓力絕對精度：
±100Pa （30-110Kpa）
±1000Pa （110-600Kpa）
噪聲：1Pa (高精度)
通信方式：I2C/SPI
絕壓傳感器作為智能終端中的重要配置，可以用于海拔高度、潛水深度計算，以及用作天氣預測、環境濕溫度監測的指標等。在智能手表的潛水模式中，防水氣壓計能夠通過實時監測壓力變化，幫助潛水用戶更好地掌控潛水的深度；同時在監測到異常的壓力變化時，及時發出警報，提醒用戶注意周圍環境和安全。
敏芯股份是一家具有MEMS芯片設計和制造工藝能力的技術平臺型企業，聲學傳感器出貨量全球第四，同時也是賽迪2023年度中國十大壓力傳感器、加速度傳感器企業。敏芯股份防水類氣壓計包含絕壓和差壓兩種類型，芯片一直保持自有研發設計能力和專利方案，已持續給業內多家高端旗艦手表供貨；非防水類的高度計目前已有型號通過E911認證，滿足海外出口強制認證標準。
