麥歌恩推出全新車規級高帶寬高精度平行磁場感應電流傳感器MT9519系列，憑借其超快響應速度及工作范圍內高精度等性能，被廣泛運用在車載驅動電機逆變器，電池管理等電流檢測場景中。同時MT9519系列已具備AEC-Q100認證，具有高可靠性，可滿足各種車規級設計需求。
01 產品描述
MT9519系列是一款利用內置集磁片檢測平行磁場感應的電流傳感器芯片。傳統的霍爾技術僅對垂直于芯片表面施加的磁通密度敏感。利用HMD技術的傳感器IC可以使其僅對平行于IC表面施加的磁通密度敏感。這是通過在芯片上放置兩片集磁片的方式實現的。該芯片是一顆高度集成的霍爾傳感器IC，它提供與水平施加的磁通密度成比例的輸出信號，因此它適合于電流測量。由于它的體積小并且使用SOP-8的貼片封裝，所以非常適合作為PCB或母線安裝的開環電流傳感器。它適用于從幾十安培到一千安培的各種電流范圍。MT9519系列在電流方向、磁場靈敏度增益、零磁場信號輸出以及溫度補償都是用戶可編程的，非常適合用于車載逆變器的應用。
02 產品特性
? 客戶可編程
? 典型精度：±1.0%（25℃）
? 高線性度：±0.5%（25℃）
? 高帶寬：250kHz
? 寬工作溫度范圍：-40℃~150℃
? 快速的輸出階躍響應時間：2.2μs (典型)
? 封裝形式：SOP-8
? 在全工作溫度范圍內的溫度穩定性：
---±1.5%（ 25℃~125℃）
---±1.5%（-40℃~25℃）
? 比例輸出模式
? 極其穩定的靜態輸出電壓
? 符合RoHS規定：(EU)2015/863
03 應用場景
麥歌恩最新可編程電流傳感器MT9519系列運用成熟的HMD技術，可采用表面貼裝解決方案更適合打造小型組件。MT9519系列具有更緊湊設計、更高效率和更低成本，減少設計占用空間，實現系統可靠性和保護，可承受嚴苛的汽車和工業環境，實現高可靠性和保護功能。

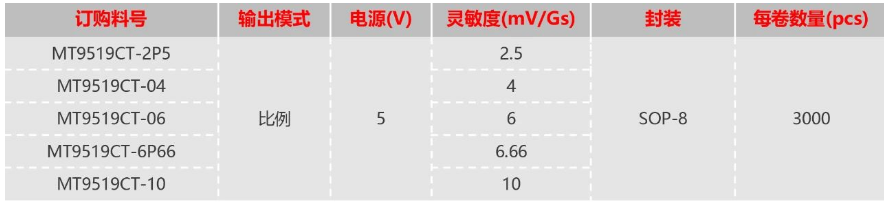

04 選型指南
