三、中庸之道-介質濾波器
電影《蟻人》中，主角通過皮姆粒子重新排布分子結構，質量與量子空間交換，可以實現體積大幅縮小。在濾波器領域不需要這么復雜。當我們嫌棄腔體濾波器的巨大體積，又愿意犧牲功率和損耗的時候，我們可以借助一個關鍵公式：波長=波速/頻率，而波速=光速/根號下介電常數：
濾波器的尺寸，主要由波長λ決定。在介質材料中，由于介電常數的存在，波速會比真空中波速c變慢，從而波長降低，濾波器體積減少。如果介質的相對介電常數
，則波速v會變?yōu)樽杂煽臻g中波速的
，波長因此相應減小，減少濾波器體積減少。根據公式可知，腔體濾波器可以視為介質濾波器在介電常數的
特例。

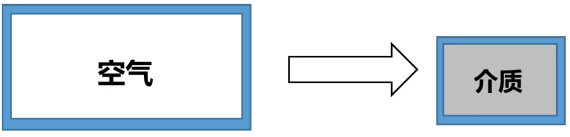

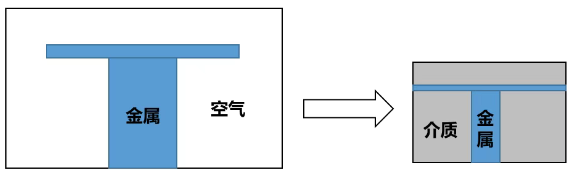

圖：腔體濾波器到介質濾波器體積縮小示意圖
常見的射頻用介質濾波器主要分為三類：Monoblock、介質波導和介質電容加載波導。

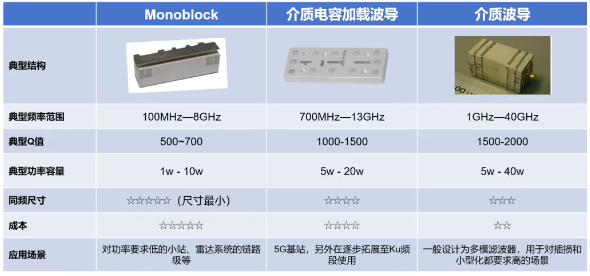

圖：常見介質濾波器的典型分類
Monoblock濾波器，其相當于在介質上做了一個金屬同軸濾波器，所有諧振單元和耦合結構集成在單一陶瓷塊內。陶瓷內部的金屬化通孔相當于金屬同軸的接地細圓柱，陶瓷表面的方形金屬相當于金屬同軸的圓盤，同樣起到電容加載的作用。但是，Monoblock濾波器的耦合實現形式?jīng)]有金屬同軸那么靈活，除了調節諧振柱之間的遠近外，就只能通過改變介質上層表面金屬圖案來改變耦合。目前實際中Monoblock濾波器主要應用于600MHz—8GHz，其Q值一般在500-700區間，功率容量10W以內。Monoblock濾波器的尺寸在2GHz只有約25mm*6mm*8mm，這對于金屬同軸（典型尺寸約400mm*300mm*75mm）有顯著降低，是性能向尺寸妥協的一個經典案例。

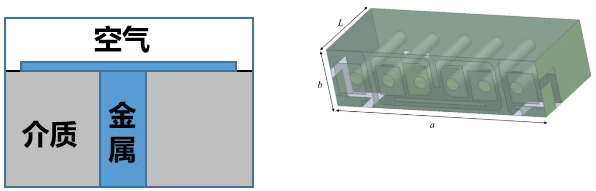

圖：Monoblock單諧振腔 & 濾波器示意圖
圖：Monoblock濾波器響應曲線
而如果將前文的金屬波導濾波器內部填充上介質，則稱之為介質波導濾波器，其由金屬波導形式演進而來，大幅降低了濾波器的尺寸。濾波器由相互獨立的介質波導諧振腔組成，各個腔之間的耦合依靠開窗/縫隙實現，最終依靠焊接將幾個諧振腔拼起來構成濾波器。
圖：介質波導體積大幅縮小示意圖
后面陸續有學者和工程師將金屬波導中的各種技術運用到介質波導中，例如介質波導三模濾波器，通過加載相對介電常數44的陶瓷介質，成功把1800MHz頻段的濾波器的最大尺寸降到30mm左右，大幅縮小波導濾波器的體積。但是這種形式的濾波器要實現量產有較高的挑戰，一是因為需要將幾塊介質諧振腔拼到一塊，需要的精度要求比較高，尤其是在開窗耦合處，否則會影響濾波器的性能；二是調諧困難，會增加調試成本。

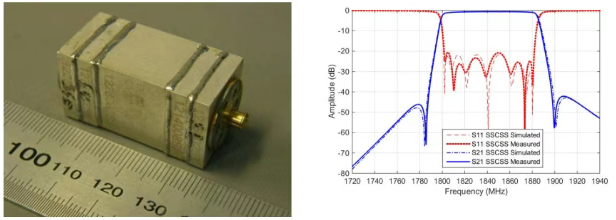

圖：三模介質波導濾波器及結果圖
最后再進一步折中，介質波導電容加載濾波器登場，解決了上述兩個問題。一是粉體燒制成坯后，將介質表面金屬化，單層介質一次成型，無需拼接；二是引入加載電容的盲孔，通過打磨，可以實現諧振頻率的正向和反向調節。如下圖所示，介質波導電容加載濾波器每個諧振腔上有一盲孔，該盲孔在諧振腔中心（電場最強處），引入了比較強的電容。因此打磨盲孔的底部，可以提高諧振頻率；打磨盲孔的側壁，可以降低諧振頻率，實現雙向調節。兩個諧振腔的耦合使用開窗或者深盲孔實現。這類濾波器在介質濾波器品類中具有均衡的性能、功率容量和體積、成本，因此應用日益廣泛。

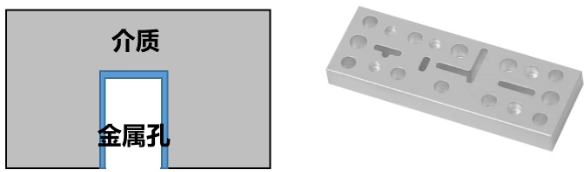

圖：電容加載介質濾波器

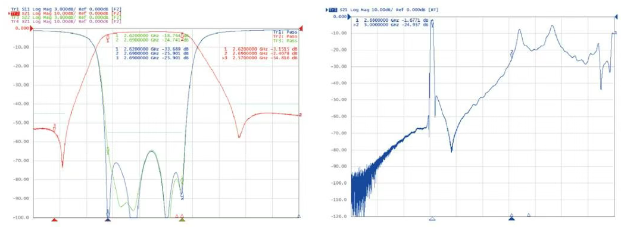

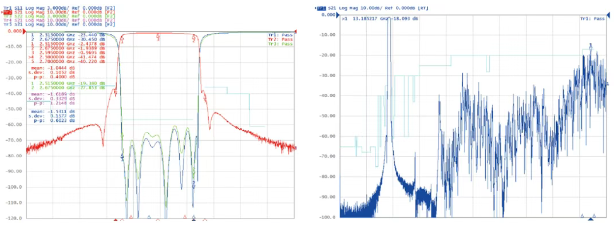

圖：典型響應曲線
由于目前介質波導電容加載濾波器的廣泛應用，學者和工程師們也進行了諸多研究。例如，通過兩個垂直的金屬化盲孔引入兩個非簡并的TEM模式，有降低40%尺寸的潛力；將該濾波器技術拓展至四工器，實現了1.8/2.1GHz四工器，與金屬同軸四工器相比體積減小了至少4倍；通過盲孔負耦合與通孔寄生耦合的協同作用，在通帶兩側可生成對稱的傳輸零點，實現零點的靈活調控等等。

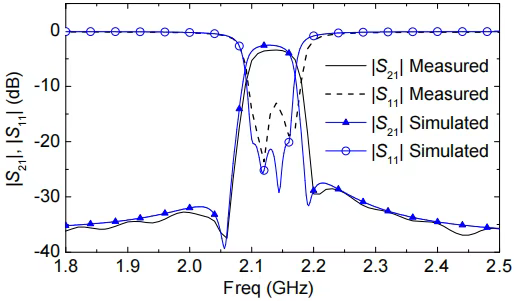

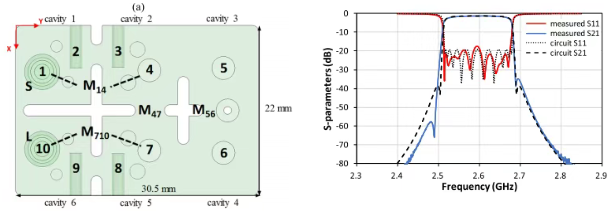

圖：雙模介質波導電容加載濾波器及測試結果
四、小型化-平面類濾波器
在《三體-死神永生》中，歌者文明向太陽系發射了二向箔，二向箔能將接觸到的三維空間中的一個維度無限蜷縮，導致立體空間塌陷，變成二維平面空間。三體中的二向箔把整個太陽系從三維變成了二維，導致太陽系中的所有生命和物質被毀滅。
濾波器也有自己的“二向箔”，但不是為了毀滅，而是繼續小型化。在一些對高度受限、使用頻率較高的場景，我們把介質濾波器“拍扁”，從三維變?yōu)槎S，就可以得到微帶濾波器，再進一步折疊得到多層濾波器。這兩類濾波器在需要和板級集成的系統中得到了廣泛應用。

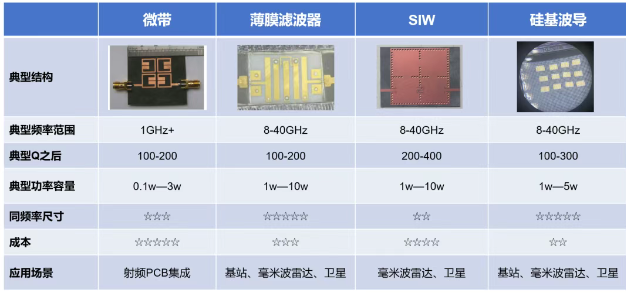

圖：常見平面濾波器的典型分類
微帶濾波器中介紹最普通的開口環諧振器，對于每個諧振單元來說，因其雙端開路的邊界條件，單元長度為λ/2。兩個諧振單元之間依靠縫隙形成耦合。和金屬同軸類似，微帶濾波器也可以進行電容加載—階梯阻抗微帶濾波器，如下圖所示，將普通開口環的開路端寬度變寬，電容加載變大，濾波器整體尺寸進一步降低，當然對諧波抑制也有一定優勢。
圖：微帶開口諧振環
圖：階梯阻抗微帶濾波器實物圖
圖：微帶濾波器典型響應曲線
相關學者在雙模/多模微帶濾波器上面做了很多工作，使濾波器更緊湊、更容易實現寬帶，帶外抑制特性更好。例如對環形諧振器的簡并模進行微擾來控制傳輸零點在實軸或虛軸；通過加載雙T型短枝節至均勻阻抗諧振器（UIR）實現65%以上的相對帶寬。

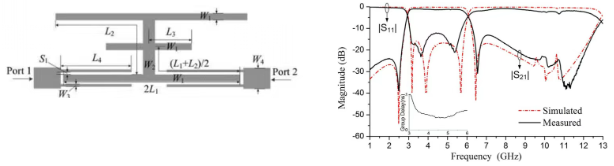

圖：寬帶雙T型短枝節濾波器及其結果圖
微帶濾波器雖然在厚度上變薄了，但面積依然很大，如果要實現面積減小，借鑒介質濾波器的方法，可以將PCB襯底從低介電常數的樹脂材料變?yōu)楦呓殡姵?shù)陶瓷材料，同時由于陶瓷材料損耗正切很低因此很適合高頻應用，這就是微帶濾波器的一個高頻應用分支——薄膜濾波器，如下圖。

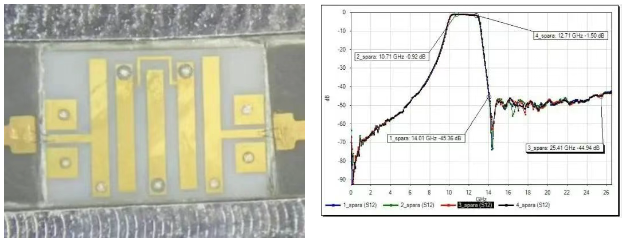

圖：薄膜濾波器及其典型響應曲線
但上述工作仍不能彌補微帶諧振器的Q值相對較低（50-200）的缺陷，從前文中也可看出，微帶濾波器插損相比介質濾波器進一步惡化。除導體損耗和介質損耗外，相比于封閉腔體又增加了輻射損耗，因此微帶濾波器實際應用很受限，僅在大帶寬或者僅有遠端抑制的場景。為解決該問題，相關學者教授們提出了把波導“二向箔”化的結構—基片集成波導（SIW）。

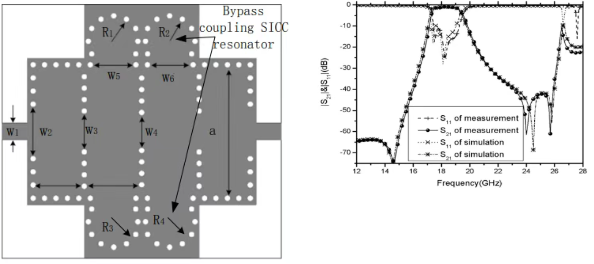

圖：SIW濾波器及其響應曲線
典型的SIW濾波器如下圖所示，其整體結構由上下層金屬、介質板、金屬化過孔構成。金屬化過孔聯同上下層金屬構成了近乎封閉的諧振腔，輻射損耗幾乎可以忽略不計。與微帶線不同，SIW的電磁場分布更為均勻，避免邊緣場集中導致?lián)p耗與功率的限制。SIW濾波器在毫米波頻段應用較多，下圖給出了38GHz發信機的版圖，可以看到整塊版圖使用了5個SIW濾波器。它提供了尚可的Q值（400左右）和易于集成的結構，與微帶、CPW等平面結構的轉換也非常方便。

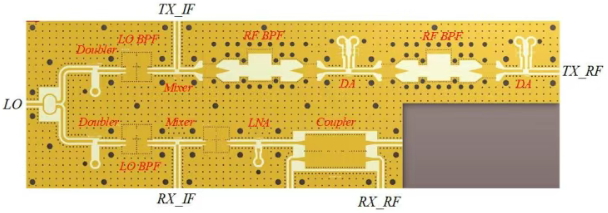

圖：SIW濾波器在毫米波的應用
部分波導中的理解和技術可以無縫銜接到SIW中，例如對TE102和TE201模式進行擾動，可以實現對傳輸零點的靈活調控；通過加載金屬通孔，對TE模式的頻率進行控制，實現多模多通帶濾波器等等。隨著SIW濾波器的應用越來越廣泛，相信對其的改進也更加天馬行空。

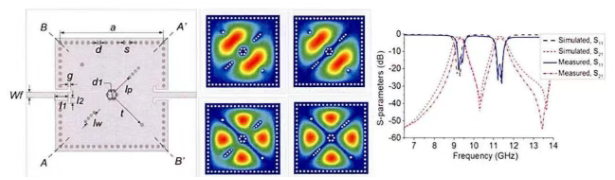

圖：多模多通帶濾波器及其響應曲線
同理，如果嫌SIW濾波器面積大，將其襯底介電常數變高就行，高阻硅因為其低損耗因子和相對高介電常數是一個很好的選擇，而且硅片打孔工藝成熟，很適合SIW濾波器，用該工藝做的SIW濾波器被稱為硅基波導濾波器或者MEMS濾波器（硅打孔是基于MEMS工藝）常用于高頻且對損耗有一定要求的場景，一個需要注意的點是，硅的熱膨脹率和PCB差異很大，因此如果當其焊接在PCB上使用時要特別小心可靠性開裂問題。

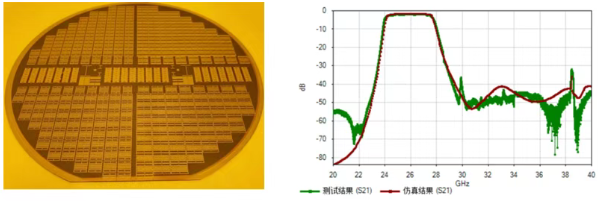

圖：硅基波導濾波器及其典型響應曲線
