聲光可調諧濾波器（Acousto-optic Tunable Filters, AOTF）利用各向異性聲光效應來實現波長的快速選取，在光譜分析、光譜成像、光通信等領域中得到廣泛應用。聲光可調諧濾波器是福晶科技的重要聲光器件產品。本期福晶小課堂推出聲光可調諧濾波器連載欄目，連續三天為您系統詳盡地介紹關于聲光可調諧濾波器的基礎原理、應用領域、產品系列等相關知識和發展方向。

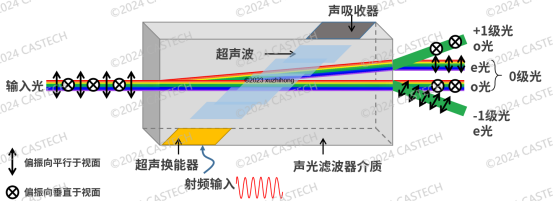

圖1.1非共線型AOTF工作原理
在連載（一）中，首先介紹聲光可調諧濾波器的工作原理。聲光可調諧濾波器可快速地從寬帶光源或多線激光光源中選擇特定波長，對單一波長或多波長進行快速調諧。其工作時，在聲光介質內部形成超聲光柵，和復色光相互作用，僅有狹窄的頻帶滿足相位匹配條件時發生衍射。無需機械運動，通過改變頻率可快速調節衍射波長。相比其他傳統分光器件，AOTF具有調諧速度快，體積小，角孔徑大，分辨率高等優勢，在眾多領域中得到廣泛應用，尤其是在波長選擇和光學成像方面上具有極大潛力[6-8]。
1、聲光晶體的選擇
在AOTF設計中，幾個重要的性能決定了材料的適用性。首先，在研究的波長范圍內，聲光材料必須是光透的。如果折射率相差很大，則方便制作非共線互作用AOTF的裝置。但是，如果選擇的材料存在個很小的Δn但又是非中心對稱的，則可用于共線裝置的設計。此外，材料還應具備良好的聲光互作用性能。
聲光優值M2(又稱聲光品質因素)主要用于衡量器件的聲光互作用性能的優劣。聲光衍射效率與M2成正比關系[9]，因此，高聲光優值的晶體對于AOTF的設計至關重要，其定義式為：
其中，n是介質折射率，Ps是有效聲光系數，ρ是材料密度，vs是聲速?？煽闯雎暪鈨?yōu)值與介質材料特性和聲光工作模式有關。
2、聲光可調諧濾波器理論基礎
聲光可調諧光濾波器是基于各向異性聲光介質的反常布拉格衍射原理制成的，是一種全固態新型色散器件[2,5]。它是通過壓電換能器把電振蕩轉換成同頻超聲振蕩，并通過壓電換能器和聲光晶體之間的金屬鍵合層傳輸?shù)铰暪饩w中，形成超聲波[2]。在AOTF中，光輻射與聲子相互作用，產生光子的偏振或方向變化。這些現象只發生在選定的一組光子上，這些光子遵循一定的能量和動量標準[3]。利用該超聲波與入射光波的相互作用，使得AOTF能夠選擇性地衍射單一或多個波長，并可通過改變應用頻率進行調諧，從而達到濾波的作用[2,5]。
福晶科技生產的聲光可調諧濾波器使用優質二氧化碲(TeO2)晶體，工藝精良、晶體質量優，可用于多種波長條件。
展開來說，AOTF的現象可用基于粒子相互作用的矢量式來解釋[3]。入射光被想象成一束光子，而晶體中移動的聲波想象成是聲子。以TeO2為例，聲光互作用幾何關系如圖1.2所示：
圖1.2 非共線互作用AOTF幾何關系圖[10]
動量關系式表示為：
其中h是普朗克常數，K是入射光波矢量，Ka是聲波矢量，Kd是衍射光波矢量[2,3]。化簡公式得：
在各向異性介質中，AOTF相互作用時偏振旋轉伴隨著折射率變化[3]。由于入射光為o光，衍射光為e光，故有ni=noo、nd=ne。。代入得：
其中，λ是光波長，f是聲頻率，va是聲速[1,3,9]。在一些AOTF結構中，衍射光子的速度和方向是隨折射率差（Δn）而變化的。
整理上式，并整合入射角θi動量式，非共線互作用AOTF的調諧關系可得：
當θi=θa=90°時，便還原成共線互作用AOTF的關系式，即：
在非中心對稱晶體材料中，也可通過AOTF設計使光子與聲波傳播一致(準共線)，實現最大化光子-聲子互作用9。
3、性能指標
（1）調諧關系
根據非同向互作用AOTF的調諧關系式，對應確定的AOTF(離軸角已定)，所需的超聲頻率和光波長與入射角θi有關。入射角固定時，超聲頻率與波長呈反比關系，如圖1.3(a)所示。衍射光波長固定時，不同的的入射角度需要匹配相應的超聲頻率，趨勢如圖1.3(b)所示，其曲線極小值處為最佳使用角度。
圖1.3(a)波長-頻率調諧關系；(b)入射角-頻率調諧關系
（2）光譜寬度和入射光角孔徑
在實際應用中，衍射會存在一定的布拉格帶寬，會造成相位失配。在這種情況下，衍射光的衍射強度將下降為中心波長的一半。這里定義帶通為衍射光的半峰強度寬（Δλ，或FWHM）。非共線互作用AOTF的帶寬關系式為：
式中，b為色散常數，L為聲光作用長度[1,9]。
在一些應用中，為了提高靈敏度，AOTF需要足夠多的集光能力或角孔徑。當角度θi±δθi內變化時，即衍射光的衍射強度將下降為θi的一半，±δθi稱為角孔徑，非共線互作用AOTF角孔徑的關系式為：
當θi=θa=90°時，該式便還原成共線互作用的AOTF角孔徑關系式[1,9,10]。

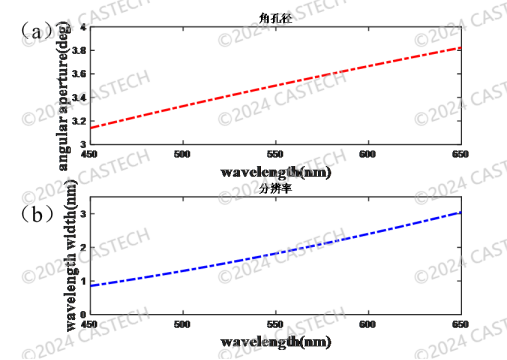

圖1.4(a)角孔徑-波長曲線；(b)光譜帶寬-波長曲線
由圖1.4可以看出，AOTF的角孔徑和光譜帶寬與波長均呈正比關系，因此，角孔徑與光譜帶寬呈正比。對于AOTF而言，角孔徑越大越好，光譜帶寬越小越好，因此需要根據實際應用環境，對角孔徑和光譜帶寬進行取舍。
（3）衍射效率
在考慮動量失配的情況下， AOTF 的衍射效率為：
Pd為超聲波的功率密度，l為換能器的長度M2為聲光晶體的聲光優值[9]。
