在工業自動化與精密測量領域，傳感器作為感知與傳輸信息的核心部件，扮演著至關重要的角色。其中，電感傳感器以其獨特的電磁感應原理、廣泛的應用范圍以及高可靠性，成為了工業控制系統中不可或缺的一部分。本文將深入探討電感傳感器的原理、分類、應用，并簡要比較其與電容傳感器的區別，以期為相關領域的工程師和技術人員提供參考。
電感傳感器原理

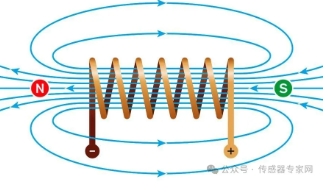

電感傳感器是一種基于電磁感應原理的傳感器，它利用被測物理量（如位移、壓力、流量及振動等）引起的線圈自感或互感系數的變化，進而將這些非電量轉換為電壓或電流的變化量輸出。其核心在于電磁感應定律，即當線圈中的電流發生變化時，會在其周圍產生變化的磁場，而變化的磁場又會在鄰近的導體中產生感應電動勢。電感傳感器正是利用這一原理，將被測非電量轉換為電感量的變化，再經過測量電路轉換為電信號輸出。
電感傳感器通常由鐵芯和線圈組成，線圈的匝數和材料的導磁率是確定的。當被測物理量發生變化時，會引起線圈磁路的幾何形狀或磁阻的變化，從而導致線圈電感量的變化。當線圈接入測量電路并與勵磁電源連接時，就能得到與位移輸入量成正比的電壓或電流輸出。
電感傳感器分類
電感傳感器根據工作原理和結構的不同，可以分為以下幾類：
自感式電感傳感器：這類傳感器通過被測物理量引起線圈自感系數的變化來工作。例如，變氣隙式電感傳感器，其氣隙隨被測量變化而改變，從而改變磁阻和電感量。
互感式電感傳感器：如差動變壓器式電感傳感器，利用互感效應將位移等物理量轉換為互感系數的變化。這類傳感器通常具有較高的靈敏度和線性度。
電渦流式電感傳感器：通過被測物體在交變磁場中產生的渦流效應來測量位移、速度等參數。這種傳感器無需與被測物體直接接觸，適用于高溫、高速等特殊環境下的測量。
此外，根據應用場合的不同，電感傳感器還可以分為變間隙型、變面積型和螺管插鐵型等。這些傳感器多制成差動式，以提高線性度和減小電磁吸力引起的附加誤差。
電感傳感器應用
電感傳感器因其無活動觸點、可靠度高、壽命長、靈敏度高、線性度好等特點，被廣泛應用于各個領域。例如：
紡織、化纖行業：用于鏈輪齒速度檢測、鏈輸送帶的速度和距離檢測等。
機床、機械行業：用于位移、振動、應變等參數的測量與控制。
冶金、機車汽車行業：用于齒輪齒條測速、汽車防護系統的控制等。
醫學設備：在醫療設備中，電感傳感器可用于監測病人的生理參數，如心臟跳動、呼吸頻率等。
電感傳感器和電容傳感器的區別
電感傳感器與電容傳感器雖同屬于非接觸式傳感器，但它們在原理、應用及特點上存在顯著差異：
原理不同：電感傳感器通過電磁感應原理工作，利用被測物理量引起的電感量變化來測量；而電容傳感器則是通過電容的變化來檢測物體的位置或形狀等參數。
應用不同：電感傳感器多用于需要測量位移、速度、振動等參數的場合；而電容傳感器則常用于制造觸摸屏、角度測量儀、液位計、人體接觸式傳感器等。
特點不同：電感傳感器具有無活動觸點、可靠度高、壽命長、靈敏度高、線性度好等特點；電容傳感器則具有響應速度快、精度高、抗干擾能力強等優點。
綜上所述，電感傳感器作為一種基于電磁感應原理的傳感器，在工業自動化、測量與控制、安全防護等多個領域發揮著重要作用。通過對其原理、分類、應用以及與電容傳感器的比較，我們可以更全面地了解電感傳感器的特點和優勢。未來，隨著技術的不斷進步和應用領域的不斷拓展，電感傳感器將繼續發揮其重要作用，為工業自動化和精密測量領域的發展貢獻力量。
