光纖電流傳感器是以法拉第磁光效應為基礎、以光纖為介質的新興電力計量裝置,光纖電流傳感器作為七十年代以來逐步發展成熟的一種新型傳感技術，具有許多傳統電流傳感器無法比擬的優勢，因而其市場需求量巨大。隨著光纖技術的日趨成熟，對光纖電流傳感器實用化的開發已成為整個領域發展的熱點。
光纖電流傳感器的概述
光纖電流傳感器是一種新型的電流傳感器，與電磁式電流互感器相比，基于光學、微電子、微機技術的光纖式電流傳感器（OFCT），具有無鐵心、絕緣結構簡單可靠，體積小、重量輕、線性度好、動態范圍大、無飽和現象，輸出信號可直接與微機化計量及保護設備接口等優點。這些優點既滿足、推動了電力系統的發展，而且應用前景十分廣闊。
當線偏振光（見光的偏振）在介質中傳播時，若在平行于光的傳播方向上加一強磁場，則光振動方向?qū)l(fā)生偏轉，偏轉角度ψ與磁感應強度B和光穿越介質的長度l的乘積成正比，即ψ＝VBl，比例系數V稱為費爾德常數，與介質性質及光波頻率有關。偏轉方向取決于介質性質和磁場方向。上述現象稱為法拉第效應。1845年由M.法拉第發現。
由于光在光纖中，一邊反射，一邊行進，偏振波相應于曲線的形狀會出現旋轉。針對此現象，在光纖的一端設置一塊鏡面導致光纖中光線的往返，借助光的來回往返，成功補償和解決了偏振波的旋轉問題。將鉛玻璃光纖用于傳感器元件，并結合利用鏡面的方法，只需把光纖卷繞在載流導體上，用于電流計測的反射型傳感器就基本完成。其次，開發了調制程度的平均處理與信號處理方式，這有利于特性的穩定及噪音的抑制。此外，對光源、受光元件、信號傳輸光纖等種類與傳感器特性的關系進行了研究，而且，慎重選擇了旨在降低成本和實現小型化的傳感器制作技術。目前，光纖傳感器技術正朝實用化的方向進展，以適應電力系統的廣泛需求。
光纖電流傳感器的興起
光纖傳感器是七十年代中期出現的一種新型傳感器．一方面光參數被測量和調制， 光成為信息的載體；另一方面，用光纖來傳送信息．有時光纖同時具有信息測量和信息傳輸兩個功能．用光纖傳輸信息損耗小，頻帶寬，信息容量大，絕緣性能高，沒有各種 短路事故的危害，不怕雷電，不受電磁干擾．此外，它尺寸小，重量輕，耐腐蝕且價格低廉．正是由于光纖的這些優點，光纖電流傳感器特別適用于高壓大電流的測量．它能 夠解決傳統電磁式電流互感器難以解決的一系列問題．電壓等級越高，光纖電流傳感器 便越能顯示其無可比擬的優越性．正因為如此，在電力傳輸或光纖傳感領域工作的各國。學者越來越多地把注意力投向光纖電流傳感器。
光纖電流傳感器的結構

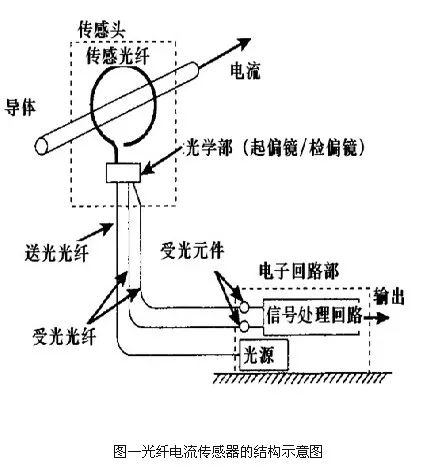

光纖電流傳感器主要由傳感頭、輸送與接收光纖、電子回路等三部分組成，如圖1所示。傳感頭包含載流導體，繞于載流導體上的傳感光纖，以及起偏鏡、檢偏鏡等光學部件。電子回路則有光源、受光元件、信號處理電路等。從傳感頭有無電源的角度，可分為無源式和有源式兩類。
光纖電流傳感器的分類
1、全光式光電電流傳感器
全光式光電電流傳感器(MOCD）在高壓側不需要電源供電,所以也稱為無源型0CT. M0cT的工作原理為普遍采用的法拉第磁光效應.當一束線偏振光通過置于磁場中的磁光材料時,線偏振光的偏振面就會線性地隨著平行于光線方向的磁場大小發生旋轉.通過測量載流導體周圍線性偏振光偏振面的旋轉角度,就可間接地測量出導體中的電流值.
2、混合式光電電流傳感器
混合式光電電流傳感器（HOCT）在高壓部分沒有光學元件，只是采用了有源電子線路，利用光纖的耐高壓特性，把光纖僅作為信號傳輸通道來研制光電式電流互感器。由于光纖的主要成分是二氧化硅，它具有耐高壓等特性，將光纖用于信號的傳輸，使得電流互感器無論從質量上還是從體積上都有很大的改善。由于HOCT在高壓側是需要電源供電的，所以也稱為有源型OCT。
光纖電流傳感器的優點
（１）絕緣結構簡單，尺寸小，造價低．由于光纖具有良好的絕緣特性，高低壓之間的絕緣通過光纖再加上絕緣套來完成，從而使互感器的結構大為簡化．雖然ＨＯＣＴ 仍然具有鐵心和線圈，但由于一，二側均處于高壓側，一，二側之間的電位差比較小， 故不需要高壓絕緣隔離，因此磁路短，尺寸?。妷旱燃壍奶岣咭膊粫硖嗟母淖?， 因此適用于高壓電力系統中．
（２）測量準確度高．利用光的磁光效應測量電流，徹底拋棄的電磁式鐵心繞組的結構，沒有故障電流下的飽和漏電，測量也無磁滯效應，同時具有高的抗電磁干擾的能 力和靈敏度，準確度．由于對一，二側的絕緣不如傳統的電磁式互感器高，因此采樣電 流的鐵心線圈可以采用準確度較高的電流互感器，或者采用帶氣隙的鐵心線圈，較好的暫態性能．二次側所帶的負載一般是電子線路，負載恒定，因此不要求二次線圈提供較 大的功率，這樣也有利于測量精度的提高．
（３）設備安裝和檢修方便．只需要更換線圈的規格來適應不同的電壓等級，而其 他部件不需要更換，具有良好的升級性．
（４）運行安全，不會產生二次開路的高壓和采用油浸式所引起的爆炸等現象．
（５）有利于變電站綜合自動化水平的提高．由于傳遞到低壓側的信號都有數字接 口，由數據采集系統進行數據處理，可以得到系統的運行情況．直接可以供測量和保護 使用．此外采用數字化接口，還可以實行遠距離遙控．
（６）基于光纖互感器技術的ＭＯｃＴ和ＨＯＣＴ的測量動態范圍寬，靈敏度高．
光纖電流傳感器的研究現狀
20世紀80年代,美國,日本,德國,英國,法國,中國等國投入光學電流互感器 研究的人員大約有150人,近20個課題組,其成就最突出的是美國和日本.
美國有許多大公司都介入,并且各自成立課題組,目標是16KV,345KV,500KV, 20～4000A,ANSIc57標準O.5級,0.3級,以Faraday塊狀結構的磁光式電流互感器為 主.美國利用80年代初日本,德國的有關研究和技術資料,迅速推進ocT的研究,選 定在超高壓電力系統采用塊狀結構的OCT方案,并取得了成功,在1986～1988年實現 了161KV的繼電保護的掛網運行成功.
日本除了研究500Kv,1000Kv高壓電網計量用OcT,還進行500KV以下到6000V 電壓等級的電流互感器使用的光學c1佃T的研究.三菱公司的一丹工廠制造的6.6KV, 600A的組合式光學互感器,在中部電力公司的配電網中安裝,經過長期的戶外試驗, 滿足JECl201.1985標準,已經在1989年末通過試驗鑒定.此組合式光學電流互感器可 以掛接在電線桿上運行,重量3.5虹.還可以把這種互感器放在7.7KV的配電網中,根 據電流的流向判斷電網的故障點.日立公司和東芝公司對用于GIS的光學互感器都進行 了大量研究,并且試運行良好.
1991年9月在美國德克薩斯州會議中心,有IEEE電機工程學會主辦的輸變電會議 上,3M公司的IEEE會員提出了以"用于電力系統的光纖電流互感器的研制"為課題 的全光纖電流互感器技術,描述了用于高穩定性的傳感光纖線圈和把光纖線圈與新奇的 保偏光纖連接起來的新技術,還介紹了理論上的局限與初步特性曲線和數據.
我國研究的光電式電流互感器的單位有清華大學電機系,華中理工大學電力系,上 ?？萍即髮W(xué),西安交通大學,沈陽沈變互感器制造有限公司和上海MwB互感器制造有限公司等.國內在許多基礎性研究方面,例如溫度和應力引起的雙折射現象及其降低的 對策,還需要做深入的工作;在光電式電流互感器的精度和長期穩定性方面還需要做進一步和更長期的實驗和現場考驗.
近年來,國外的一些大電氣公司和大學正加緊光電式電流互感器的現場實驗和商品 化.1994年ABB公司推出了有源式光電電流互感器,其電壓等級為72.5KV～765KV, 額定電流為600A～6000A.3M公司在1996年已宣稱開發出用于138Kv電壓等級的全光纖電流測量模塊,據稱也可應用于500KV電壓等級.PhototIics公司也隨后推出了一 種用光供能的光電式電流互感器,稱為"混合式光電電流互感器",曾經在1995年至 1997年間在美國,瑞典,芬蘭等國家的超高電壓電網上運行.英國利物浦大學電機系也 在進行混合式光電電流互感器的研究.德國著名的互感器公司硒tz公司也在和德國大學 聯合開發無源式和有源式光電電流互感器.此外,日本一些電氣公司把光電電流互感器 應用于抽水蓄能電站電流的測量,電流范圍為8000～35000A,頻率范圍為1/60～ 150Hz。
