片式多層陶瓷電容器（MLCC）是電子整機中主要的被動貼片元件之一。具有極好的性能、多種不同的品種、規格齊全、尺寸小、價格便宜等特點，并且有可能取代鋁電解電容器及鉭電解電容器，得到極其廣泛的應用。
片式多層陶瓷電容器的特點
1.等效串聯電阻（ESR）小，阻抗（Z）低
2.額定紋波電流大
3.品種、規格齊全
4.尺寸?。蛪?0V）
5.無極性

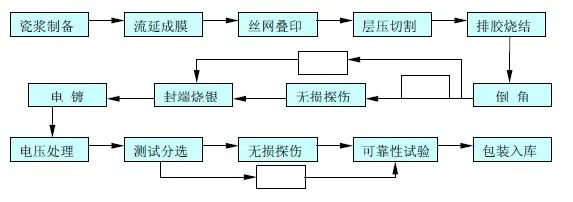

片式多層陶瓷電容器的生產工藝
片式多層陶瓷電容器的核心技術
1.材料技術（陶瓷粉料的制備）
現在MLCC用陶瓷粉料主要分為三大類（Y5V、X7R和COG）。其中X7R材料是各國競爭最激烈的規格，也是市場需求、電子整機用量最大的品種之一，其制造原理是基于納米級的鈦酸鋇陶瓷料（BaTiO3）改性。日本廠家（如村田muRata）根據大容量（10μF以上）的需求，在D50為100納米的濕法BaTiO3基礎上添加稀土金屬氧化物改性，制造成高可靠性的X7R陶瓷粉料，最終制作出10μF-100μF小尺寸（如0402、0201等）MLCC。國內廠家則在D50為300-500納米的BaTiO3基礎上添加稀土金屬氧化物改性制作X7R陶瓷粉料，跟國外先進粉體技術還有一段差距。
2.疊層印刷技術（多層介質薄膜疊層印刷）
如何在0805、0603、0402等小尺寸基礎上制造更高電容值的MLCC一直是MLCC業界的重要課題之一，近幾年隨著材料、工藝和設備水平的不斷改進提高，日本公司已在2μm的薄膜介質上疊1000層工藝實踐，生產出單層介質厚度為1μm的100μFMLCC，它具有比國巨電容器更低的ESR值，工作溫度更寬（-55℃-125℃）。代表國內MLCC制作最高水平的風華高科公司能夠完成流延成3μm厚的薄膜介質，燒結成瓷后2μm厚介質的MLCC，與國外先進的疊層印刷技術還有一定差距。當然除了具備可以用于多層介質薄膜疊層印刷的粉料之外，設備的自動化程度、精度還有待提高。
3.共燒技術（陶瓷粉料和金屬電極共燒）
MLCC元件結構很簡單，由陶瓷介質、內電極金屬層和外電極三層金屬層構成。MLCC是由多層陶瓷介質印刷內電極漿料，疊合共燒而成。為此，不可避免地要解決不同收縮率的陶瓷介質和內電極金屬如何在高溫?zé)珊蟛粫?huì)分層、開裂，即陶瓷粉料和金屬電極共燒問題。共燒技術就是解決這一難題的關鍵技術，掌握好的共燒技術可以生產出更薄介質（2μm以下）、更高層數（1000層以上）的MLCC。當前日本公司在MLCC燒結專用設備技術方面領先于其它各國，不僅有各式氮?dú)夥崭G爐（鐘罩爐和隧道爐），而且在設備自動化、精度方面有明顯的優勢。
片式多層陶瓷電容器的優點
1.由于使用多層介質疊加的結構，高頻時電感非常低，具有非常低的等效串聯電阻，因此可以使用在高頻和甚高頻電路濾波無對手。
2.無極性，可以使用在存在非常高的紋波電路或交流電路。
3.使用在低阻抗電路不需要大幅度降額。
4.擊穿時不燃燒爆炸，安全性高。
片式多層陶瓷電容器的應用領域
MLCC可適用于各種電路，如振蕩電路、定時或延時電路、耦合電路、去耦電路、平濾濾波電路、抑制高頻噪聲電路、旁路等。近年來還在DC/DC變換器電路、電荷泵變換器電路中得到了極其廣泛的應用。這些電源電路中的工作頻率已提高到1～3MHz，在這個頻率范圍內MLCC有極好的性能，它不僅減小了能量損耗、紋波電壓，提高了轉換頻率，并且體積小，成本低（取代了鉭電解），這對便攜產品具有重要意義。
片式多層陶瓷電容器的發展方向
為了適應便攜式通信工具的需求，片式多層電容器也正在向低壓大容量、超小超薄的方向發展。
為了適應某些電子整機和電子設備向大功率高耐壓的方向發展（軍用通信設備居多），高耐壓大電流、大功率、超高Q值低ESR型的中高壓片式電容器也是目前的一個重要的發展方向。
為了適應線路高度集成化的要求，多功能復合片式電容器（LTCC）正成為技術研究熱點。
