由于電子設備整機和電器、電力設備小型化、 輕量化進程的加快，使電子元器件的體積必須向超小、超薄，即向片式化轉型。因此，多層片式陶瓷電容器(MLCC)制作技術的出現與發展順應了現代電子技術的發展，并已成為世界上用量最大、發展最快的片式元器件之一。
MLCC是高性能電子整機、電器設備中必不可少的基礎元件 ，廣泛用于電視機、錄像機、音響、計算機終端設備 、通訊設備、節能光源、汽車電子、電器設備、電子系統等領域。隨著電子工業的高速發展和技術進步 ，在對MLCC需求量日益增大的同時，對其品種、結構、形狀、尺寸、安全和可靠性等也提出了更高的要求。
MLCC的結構及電極制備

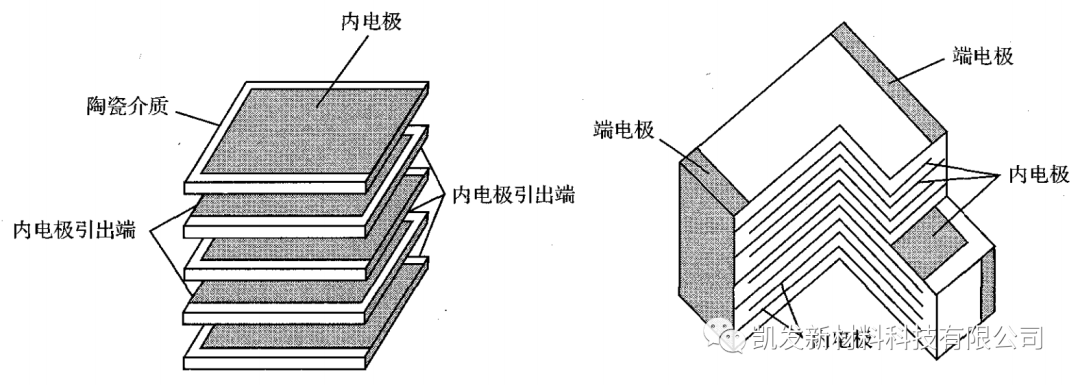

MLCC是由多個單層電容以疊層方式連接而成，它由內電極、介質材料、端電極組成，結構如圖所示。
其介質薄膜的主要制作方法有絲網印刷 、Soufill膜 、流延法。MLCC的生產工藝流程：漿料配制→陶瓷薄膜流延→內電極薄膜圖案絲印→圖案切割剝離→按工藝要求疊層電極圖案→電容體層壓→電容體切割→電容體燒結→端電極→燒結電極→電鍍→測試分選編號→成品。
MLCC內、外(端 )電極漿料的主要成分是由金屬粉體、玻璃相及有機載體3個部份組成。內、外(端)電極生產所用的粉體材料要求純度高、粉體顆粒近球形、粒徑小及分散性好等特性。
電極漿料的組成與功能
電極是通過電極漿料印刷、固化而成，通常要求漿料具備合適的粘度、觸變性和流平性，保證在涂敷過程中不流掛，堆積部份在烘干前迅速流平。要求燒成的膜光滑致密、無鱗紋 、無針孔，有良好的導電性，附著力強。
1.導電相
要求制作導電相的金屬粉體粒度細小 、顆粒圓整、分布均勻及具有一定的比表面積等特點。電極漿料中廣泛使用的導電相是貴金屬Au，Ag，Pd純金屬或其合金粉末，以及其它金屬Ni，cu等。
Au電極
Au的主要優點是具有良好的穩定性和導電性，是高穩定貴金屬材料中導電性能最好的導體，它的方阻為0.002～0.03mΩ／□。
Ag電極
Ag是導電性能最好的金屬材料，電阻率低， 氧化速度慢，而且銀的氧化物也具有導電性。
Ag—Pd電極
在Ag中加入一定量的Pd，制備的Ag～Pd導體漿料可有效地抑制Ag的遷移。在Ag～Pd漿料中，Ag＋的擴散速度僅為純Ag的幾分之一，甚至低一個數量級。
Cu電極
銅具有電阻率小，與基片附著力強，可焊性好，比金更為優良的高頻特性和導電性，而且也 沒有 銀離 子遷移的缺陷，還具有價格低廉等優點。
Ni電極
由于M金屬與陶瓷在高溫空氣中進行燒結時，Ni電極將被氧化進而擴散到陶瓷介質中，所以Ni作為內電極在MLCC的燒結過程中必須采用還原性氣氛。
2. 玻璃相(粘結相)
玻璃相通常由玻璃、氧化物晶體或二者的混合物組合而成 ，其主要作用是使固化膜層與基體牢固結合起來 ，大致可分為玻璃型、無玻璃型、混合物型3類 。
玻璃型粘結相主要作用是改善電極燒滲工藝， 增強電極與瓷體的附著強度，防止金屬氧化，提高抗腐蝕性。當有機溶劑揮發完時，它能提供金屬顆粒和瓷體浸潤的玻璃相，增強金屬顆粒和瓷體表面的接觸，同時提高金屬導電層的附著性和致密性。但是，由于它形成的?；瘜幼陨淼慕^緣性而影響了電極的電導率，所以玻璃粉的含量必須適當。
無玻璃型粘結相主要是通過氧化物與基片起化學反應形成并結合，這種粘結相一般為銅的氧化物 ，如CuO或Cu20，有時加入一些Cd，形成Cu— Cd鋁酸鹽 ，使反應溫度降低 。
混合物型粘結相就是將上述玻璃型與無玻璃型兩種相混合，發揮其各自的優點。
3. 有機載體
有機載體由有機溶劑、增稠劑、觸變劑、表面活性劑以及流延性控制劑組成，使其具有合適的流動性、觸變性、絕緣性等。最簡單的載體也應包括有機溶劑和增稠劑兩種成分。有機載體的功用是粘結和懸浮漿料中的金屬粉和玻璃粉，調整漿料的粘度、流性、觸變性等工藝性能，在燒結過程中有機載體將全部揮發和燃燒掉。
一般，要求漿料有良好的觸變性，即漿料在外力(剪切應力)作用下粘度下降，外力作用消失后粘度復原，這樣有助于浸入后，電極能豐滿，并保持一定厚度，邊緣界面清晰，不流淌。同時，該特性也有助于漿料放置過程中不會發生金屬微粒沉降， 防止聚團。
電極漿料研究及應用
根據科技發展的需求，MLCC的技術進步主要向著以下幾個方面努力：元器件小型化；更適用于高頻電路；具有高可靠性、高性能；高的熱穩定性；低的制造成本；廣泛應用于中高壓元器件和超薄瓷介質膜。
MLCC小型化
實現片式多層陶瓷電容器的重要途徑是采用超薄的介質陶瓷膜片。其尺寸已由1206、0805發展為0603和0402，進而向0201(0.5mmx0.25mm) 與01005(0.25mmx0.125mm)邁進。
MLCC多層化
實現MLCC多層化即大容量化，就必須開發出高介電常數的陶瓷介質，使介質層厚度越來越薄， 疊層數越來越多。
高頻、高性能化
現在電子移動設備、彩電、錄像機等對片式電 容器的高頻特性有較高的要求，需要使用高頻特性良好的片式電容器。將MLCC直接貼裝與印刷在電路板上，可極大地提高電路和功能組件的高頻特性。
以賤金屬替代MLCC貴金屬電極
隨著技術的發展和競爭的加劇，MLCC使用賤金屬電極對降低生產成本來說是一種非常有效的措施，并在世界范圍內被接受。賤金屬粉末表面常覆蓋氧化膜，幾乎不導電，尤其在大氣條件下經高溫灼燒后，氧化更為嚴重，從而限制了賤金屬在電子漿料領域內的應用。
MLCC的無鉛化
MLCC端電極的連接材料(焊料)中常含有鉛，因此，對電子材料及封裝技術的環境無鉛化要求勢在必行；這主要有兩個方面，一方面是開發不含鉛和其它有害物質的陶瓷介質材料，另一方面是使用無鉛焊料。
